FLUKE-PVA-1500T2
SOLMETRIC PV ANALYZER IV CURVE TRACER
SKU: 5600022
Caracteristicas principales
- Mide y muestra curvas I-V de hasta 1500V y 30A, incluso en módulos de alta eficiencia
- Interfaces inalámbricas que agilizan la configuración, mejoran la seguridad en el entorno de trabajo y ofrecen libertad de movimiento durante la resolución de problemas en un sistema fotovoltaico
- Automatiza la gestión, el análisis y la generación de informes de datos
- Valide la tensión y la corriente de paneles individuales o de una serie de paneles de una matriz fotovoltaica
- Verifique la integridad de los cables comprobando la resistencia de aislamiento
Mida el rendimiento de su sistema solar

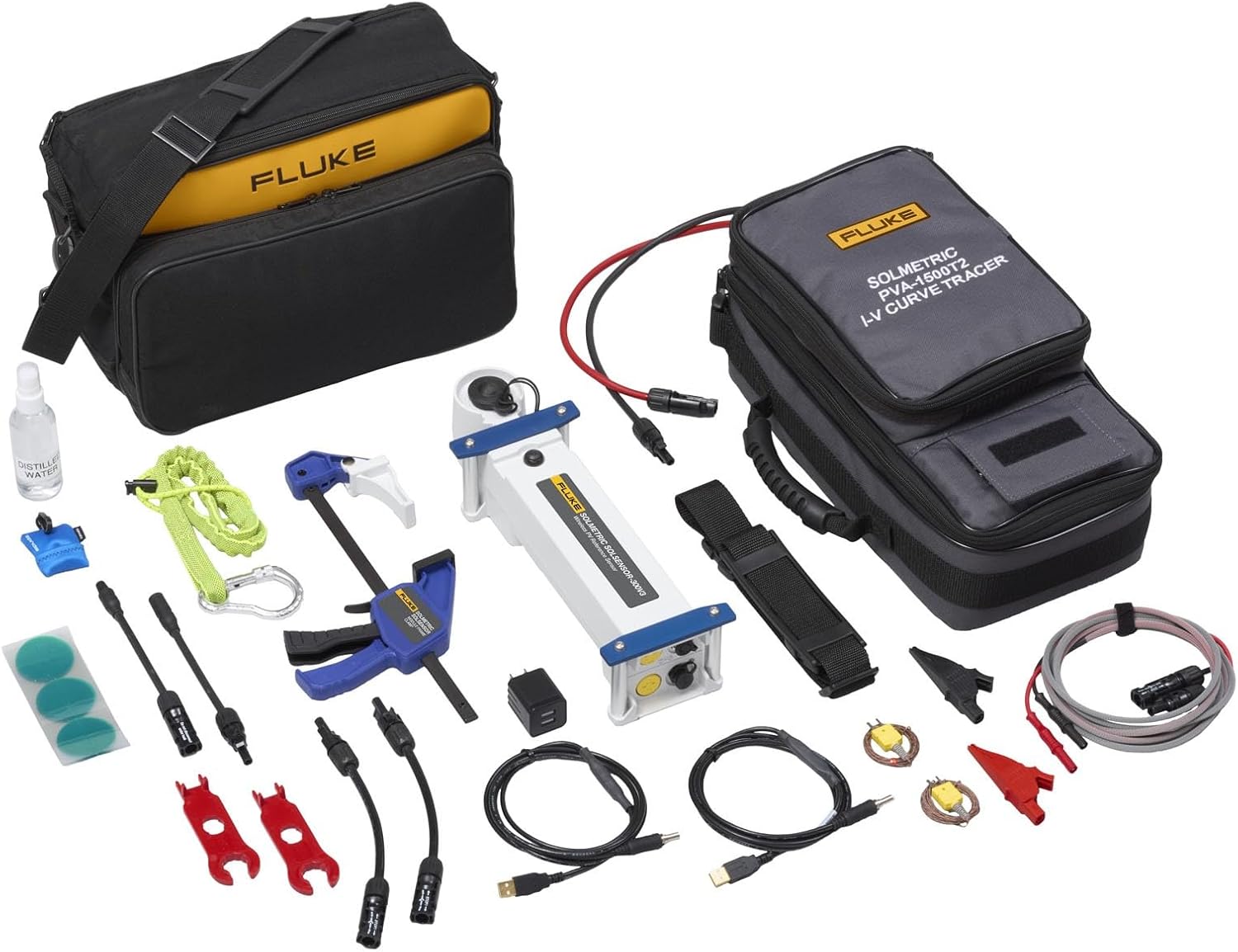

FV El PVA-1500 es un kit de trazado de curvas I-V de última generación diseñado para medir el rendimiento de los sistemas FV. Con este equipo de pruebas de alta precisión, podrá evaluar de forma fiable el estado y el rendimiento de los módulos y las matrices solares, y tomar decisiones informadas para mejorar su rendimiento y longevidad.
El PVA-1500 ofrece una serie de funciones avanzadas, como el trazado de curvas I-V de alto rendimiento, que proporciona datos de rendimiento rápidos y detallados. Su intuitiva interfaz de usuario facilita la navegación y el análisis en tiempo real, permitiendo la identificación inmediata de posibles problemas. Al detectar los problemas en una fase temprana, puede maximizar la producción de energía solar y minimizar el tiempo de inactividad. Mediciones exhaustivas y análisis eficaces Para la puesta en servicio, el funcionamiento, el mantenimiento y la resolución de problemas de las instalaciones fotovoltaicas, las pruebas de curvas I-V constituyen la medición más completa del rendimiento de los módulos solares.
El análisis rápido de los conjuntos de datos de las curvas ayuda a detectar valores atípicos, y los datos almacenados funcionan como referencia para futuras consultas sobre el rendimiento. Trazado preciso de la curva I-V El PVA mide la curva I-V (corriente frente a tensión) de una cadena o módulo fotovoltaico utilizando una carga capacitiva.
La medición se realiza normalmente a nivel de cadena conectándose directamente a la cadena o en una caja combinadora utilizando los fusibles para seleccionar la cadena bajo prueba. El número de puntos de la curva I-V puede seleccionarse entre 100 y 500. Además, el PVA genera la curva P-V (potencia frente a tensión), Isc, Voc, Imp, Vmp, Pmax, factor de llenado y factor de rendimiento (la relación entre la potencia máxima medida y la esperada).
El software calcula automáticamente la curva I-V esperada y muestra el factor de rendimiento. Medición precisa de módulos de alta eficiencia de hasta 30 A: Los módulos de alta eficiencia (>19% de eficiencia del módulo) poseen una alta capacitancia, lo que supone un reto para algunos trazadores de curvas I-V que pueden no ser capaces de medirlos.
| Especificaciones del PVA-1500 | ||
| PVA-1500T2 | PVA-1500HE2 | |
| Rango de tensión (Voc) | 20 a 1500 V CC | |
| Rango de corriente máxima (ISC) | ||
| Rendimiento del módulo <19% | 0 a 30 A CC | |
| Rendimiento del módulo ≥19% | 0 a 10 A CC | 0 a 30 A CC |
| Exactitud de tensión (0 ºC a 45 ºC) | ±(0,5% ± 0,25 V) | |
| Exactitud de corriente (0 ºC a 45 ºC) | ±(0,5% ± 0,04 A) | |
| Exactitud de potencia (0 ºC a 45 ºC) | ±(1,7% + 1,0 W) (corriente ≥3 A, rendimiento de módulo <19%) | |
| Resolución de tensión | 25 mV | |
| Resolución de corriente | 2 mA | |
| Velocidad de medida | ||
| Retardo entre barridos (con VOC ≤1350 V) | <9 s | |
| Número máx. de barridos I-V por hora (con VOC ≤1350 V) | 400 barridos/h | |
| Megavatios máx. medidos por hora | 3,5 MW/h | |
| Capacidad térmica | ||
| Número de barridos con retardo entre barridos de 18 s | ilimitado (25 ºC [77 ºF] ambiente) 550 (45 ºC [113 ºF] ambiente) | |
| Número de barridos con retardo entre barridos de 9 s | ilimitado (25 ºC [77 ºF] ambiente) 330 (45 ºC [113 ºF] ambiente) | |
| Puntos de traza I-V | 100 o 500 (seleccionable) | |
| Duración de barrido I-V | 0,05 a 2 s (normalmente 0,2 s para cadenas fotovoltaicas) | |
| Rango de temperatura de funcionamiento | 0 °C a 45 °C (32 °F a 113 °F) | |
| Rango de temperatura de almacenamiento | -20 ºC a 65 ºC (-4 ºF a 149 ºF) | |
| Humedad de funcionamiento | <90% de HR, sin condensación. Evite exponer un instrumento frío a aire caliente y húmedo, ya que se producirá condensación. Almacene el instrumento en las mismas condiciones en las que se va a utilizar. | |
| Altitud | 2000 m (máx.) | |
| Tiempo de carga de la batería | 6 h | |
| Autonomía de la batería | Aprox. 8 h | Aprox. 7 h |
| Seguridad y normativa | CAT III 1500 V IEC 61010-1: Grado de contaminación 2 | |
| Funciones de advertencia | Sobretensión, sobrecorriente, temperatura excesiva, polaridad inversa polaridad | |
| Conector fotovoltaico | Staubli MC4-EVO2 | Conectores tipo banana |
| LED de carga/cargado | Sí | |
| Actualización de firmware sobre el terreno | Sí | |
| Interfaz para tablet/portátil | Interfaz Wi-Fi entre la tablet o el portátil del usuario, la unidad I-V y SolSensor™ | |
| Peso | 6,6 kg | 7,3 kg |
| Altura | 43,2 cm (con cables de prueba y aliviadores de tensión) | 53,3 cm |
| Anchura | 21,6 cm | |
| Profundidad | 15,2 cm | |
| Especificaciones de la pinza y el cable de prueba del PVA-1500 | |
| Rango de tensión | 0 a 1500 V CC |
| Rango de corriente | 0 a 30 A CC |
| Temperatura | 0 °C a 45 °C (32 °F a 113 °F) |
| Humedad | HR máxima del 80% para temperaturas de hasta 31 ºC (87,8 ºF) disminuyendo linealmente hasta una HR del 50% a 40 ºC (104 ºF) |
| Grado de contaminación | 2 |
| Altitud | 2000 m (máx.) |
| Longitud de los conductores | 152 cm |
| Colores de los conductores | Positivo = rojo, negativo = negro |
| Fabricante (cables de prueba y pinzas de cocodrilo) | Staubli |
| Nota: Utilice únicamente cables de prueba y pinzas suministrados por Fluke para el PVA-1500. | |
| Especificaciones de SolSensor™ | |
| Irradiancia | |
| Tipo de sensor | Fotodiodo de silicio con correcciones para efectos de temperatura, espectrales y angulares |
| Rango de medida | 100 W/m² a 1500 W/m² |
| Exactitud | ±2% cuando se utiliza para predecir el rendimiento de módulos fotovoltaicos policristalinos y monocristalinos bien caracterizados con una irradiancia directa >600 W/m² |
| Resolución | 1 W/m² |
| Intervalo de medida | Normalmente 3,5 s |
| Temperatura | |
| Tipo de sensor | Termopar tipo K, dos entradas |
| Rango de medida | 0 ºC a 100 ºC (32 ºF a 212 ºF) |
| Exactitud | ±2 ºC (35,6 ºF) (sin incluir los límites de error del termopar) |
| Resolución | 0,1 ºC (32,18 ºF) |
| Intervalo de medida | Normalmente 3,5 s |
| Inclinación | |
| Tipo de sensor | Electrónico |
| Rango de medida | 0 a 90° desde la horizontal |
| Exactitud | ±2° típica (0 a 45°) |
| Información general | |
| Sincronización de medida con curva I-V | Normalmente, <1 s |
| Alcance inalámbrico (línea de visión abierta) | 100 m |
| Rango de temperatura de funcionamiento | 0 °C a 45 °C (32 °F a 113 °F) |
| Rango de temperatura de almacenamiento | -20 °C a 65 °C (-4 °F a 149 °F) |
| Humedad de funcionamiento | <90% de HR, sin condensación. Evite exponer un instrumento frío a aire caliente y húmedo, ya que se producirá condensación. Almacene el instrumento en las mismas condiciones en las que se va a utilizar. |
| Tiempo de carga de la batería | 6 h |
| Autonomía de la batería | >16 h de uso normal |
| Especificaciones eléctricas | ||
| Medida de tensión CA | ||
| Rango | ||
| 600,0 mV | Resolución | 0,1 mV |
| Exactitud, 50 Hz a 60 Hz ±(% de lectura + cuentas) | ±(1% + 3) | |
| Exactitud, 60 Hz a 5000 Hz ±(% de lectura + cuentas) | ±(2% + 3) | |
| 6,000 V | Resolución | 0,001 V |
| Exactitud, 50 Hz a 60 Hz ±(% de lectura + cuentas) | ±(1% + 3) | |
| Exactitud, 60 Hz a 5000 Hz ±(% de lectura + cuentas) | ±(2% + 3) | |
| 60,00 V | Resolución | 0,01 V |
| Exactitud, 50 Hz a 60 Hz ±(% de lectura + cuentas) | ±(1% + 3) | |
| Exactitud, 60 Hz a 5000 Hz ±(% de lectura + cuentas) | ±(2% + 3) | |
| 600,0 V | Resolución | 0,1 V |
| Exactitud, 50 Hz a 60 Hz ±(% de lectura + cuentas) | ±(1% + 3) | |
| Exactitud, 60 Hz a 5000 Hz ±(% de lectura + cuentas) | ±(2% + 3)¹ | |
| 1000 V | Resolución | 1 V |
| Exactitud, 50 Hz a 60 Hz ±(% de lectura + cuentas) | ±(2% + 3) | |
| Exactitud, 60 Hz a 5000 Hz ±(% de lectura + cuentas) | ±(2% + 3)¹ | |
| ¹ Ancho de banda de 1 kHz | ||
| Tensión del filtro paso bajo | ||
| Rango | ||
| 600,0 mV | Resolución | 0,1 mV |
| Exactitud, 50 Hz a 60 Hz ±(% de lectura + cuentas) | ±(1% + 3) | |
| Exactitud, 60 Hz a 400 Hz ±(% de lectura + cuentas) | +(2% + 3), -(6% - 3) | |
| 6,000 V | Resolución | 0,001 V |
| Exactitud, 50 Hz a 60 Hz ±(% de lectura + cuentas) | ±(1% + 3) | |
| Exactitud, 60 Hz a 400 Hz ±(% de lectura + cuentas) | +(2% + 3), -(6% - 3) | |
| 60,00 V | Resolución | 0,01 V |
| Exactitud, 50 Hz a 60 Hz ±(% de lectura + cuentas) | ±(1% + 3) | |
| Exactitud, 60 Hz a 400 Hz ±(% de lectura + cuentas) | +(2% + 3), -(6% - 3) | |
| 600,0 V | Resolución | 0,1 V |
| Exactitud, 50 Hz a 60 Hz ±(% de lectura + cuentas) | ±(1% + 3) | |
| Exactitud, 60 Hz a 400 Hz ±(% de lectura + cuentas) | +(2% + 3), -(6% - 3) | |
| 1000 V | Resolución | 1 V |
| Exactitud, 50 Hz a 60 Hz ±(% de lectura + cuentas) | ±(2% + 3) | |
| Exactitud, 60 Hz a 400 Hz ±(% de lectura + cuentas) | +(2% + 3), -(6% - 3) | |
| Medida de tensión CC | ||
| Rango | Resolución | Exactitud ±(% de lectura + cuentas) |
| 6,000 V CC | 0,001 V | ±(0,09% + 2) |
| 60,00 V CC | 0,01 V | ±(0,09% + 2) |
| 600,0 V CC | 0,1 V | ±(0,09% + 2) |
| 1000 V CC | 1 V | ±(0,09% + 2) |
| Impedancia de entrada | 10 MΩ (nominal), <100 pF | |
| Factor de rechazo en modo normal | >60 dB a 50 o 60 Hz | |
| Factor de supresión de modo común | >120 dB a CC, 50 Hz o 60 Hz (desequilibrio de 1 k) | |
| Las exactitudes se aplican al ±100% del rango | ||
| Medida de milivoltios CC | ||
| Rango | Resolución | Exactitud ±(% de lectura + cuentas) |
| 600,0 mV CC | 0,1 mV | ±(0,1% + 1) |
| Medida de corriente CC y CA | ||
| CA 45 Hz a 1000 Hz | ||
| Rango | 400 mA | |
| Resolución | 0,1 mA | |
| Exactitud ±(% de lectura + cuentas) | ±(1,5% + 2)¹ | |
| Tensión de la carga (normal) | 2 mV/mA | |
| Rango | 60 mA | |
| Resolución | 0,01 mA | |
| Exactitud ±(% de lectura + cuentas) | ±(1,5% + 2)¹ | |
| Tensión de la carga (normal) | 2 mV/mA | |
| CC | ||
| Rango | 400 mA | |
| Resolución | 0,1 mA | |
| Exactitud ±(% de lectura + cuentas) | ±(0,2% + 2) | |
| Tensión de la carga (normal) | 2 mV/mA | |
| Rango | 60 mA | |
| Resolución | 0,01 mA | |
| Exactitud ±(% de lectura + cuentas) | ±(0,2% + 2) | |
| Tensión de la carga (normal) | 2 mV/mA | |
| Sobrecarga | 600 mA durante un máximo de 2 minutos | |
| Protección con fusibles para entrada de mA | 0,44 mA, 1000 V, IR 10 kA | |
| Conversión de CA | Las entradas tienen acoplamiento a CA y están calibradas al valor eficaz de la onda senoidal de entrada | |
| Las conversiones responden al verdadero valor eficaz y se especifican del 5% al 100% del rango. El factor de cresta de la señal de entrada puede ser de hasta 3 a 300 mA, disminuyendo linealmente hasta un factor de cresta ≤ 1,5 a 600 mA. Para formas de onda no sinusoidales añada +(2% de lectura + 2% FS) normal, para un factor de cresta de hasta 3. | ||
| ¹ Ancho de banda de 1 kHz | ||
| Medida de resistencia | ||
| Rango | Resolución | Exactitud ±(% de lectura + cuentas)¹ |
| 600,0 Ω | 0,1 Ω | ±(0,9% + 2) |
| 6,000 kΩ | 0,001 kΩ | ±(0,9% + 2) |
| 60,00 kΩ | 0,01 kΩ | ±(0,9% + 2) |
| 600,0 kΩ | 0,1 KΩ | ±(0,9% + 2) |
| 6,000 MΩ | 0,001 MΩ | ±(0,9% + 2) |
| 50,0 MΩ² | 0,01 MΩ | ±(1,5% + 3) |
| Protección frente a sobrecargas | 1000 V de valor eficaz o CC | |
| Tensión de prueba de circuito abierto | <8,0 V CC | |
| Corriente de cortocircuito | <1,1 mA | |
| ¹ Las exactitudes se aplican del 0% al 100% del rango ² Hasta un 80% de HR | ||
| Prueba de diodos | ||
| Indicación de comprobación de diodos | Mostrar caída de tensión: 0,6 V a una corriente de prueba nominal de 1,0 mA: | |
| Exactitud | ±(2% + 3) | |
| Prueba de continuidad | ||
| Indicación de continuidad | Tono audible continuo para resistencia de prueba inferior a 25 Ω y apagado por encima de 100 Ω. Lectura máxima: 1000 Ω | |
| Tensión de circuito abierto | <8,0 V | |
| Corriente de cortocircuito | 1,0 mA típica | |
| Protección frente a sobrecargas | 1000 V rms | |
| Tiempo de respuesta | >1 ms | |
| Medida de frecuencia | ||
| Rango | Resolución | Exactitud ±(% de lectura + cuentas) |
| 99,99 Hz | 0,01 Hz | ±(0,1% + 1) |
| 999,9 Hz | 0,1 Hz | ±(0,1% + 1) |
| 9,999 kHz | 0,001 kHz | ±(0,1% + 1) |
| 99,99 kHz | 0,01 kHz | ±(0,1% + 1) |
| Sensibilidad del contador de frecuencia | ||
| 600,0 mV CA | Sensibilidad de V CA (onda senoidal RMS)¹ 5 Hz a 20 kHz | 100,0 mV |
| Sensibilidad de V CA (onda senoidal RMS)¹ 20 kHz a 100 kHz | 150,0 mV | |
| Niveles de disparo de CC¹ a 20 kHz² | N/A | |
| 6,0 V | Sensibilidad de V CA (onda senoidal RMS)¹ 5 Hz a 20 kHz | 1,0 V |
| Sensibilidad de V CA (onda senoidal RMS)¹ 20 kHz a 100 kHz | 1,5 V | |
| Niveles de disparo de CC¹ a 20 kHz² | -400,0 mV y 2,5 V | |
| 60,0 V | Sensibilidad de V CA (onda senoidal RMS)¹ 5 Hz a 20 kHz | 10,0 V |
| Sensibilidad de V CA (onda senoidal RMS)¹ 20 kHz a 100 kHz | 36,0 V | |
| Niveles de disparo de CC¹ a 20 kHz² | 1,2 V y 4,0 V | |
| 600,0 V | Sensibilidad de V CA (onda senoidal RMS)¹ 5 Hz a 20 kHz | 100,0 V |
| Sensibilidad de V CA (onda senoidal RMS)¹ 20 kHz a 100 kHz | - | |
| Niveles de disparo de CC¹ a 20 kHz² | 12,0 V y 40,0 V | |
| 1000,0 V | Sensibilidad de V CA (onda senoidal RMS)¹ 5 Hz a 20 kHz | 300,0 V |
| Sensibilidad de V CA (onda senoidal RMS)¹ 20 kHz a 100 kHz | - | |
| Niveles de disparo de CC¹ a 20 kHz² | 12,0 V y 40,0 V | |
| ¹ Entrada máxima para la exactitud especificada = 10x rango (1000 V máx.). El ruido a bajas frecuencias y amplitudes podría afectar a la exactitud ² Utilizable hasta 100 kHz con entrada de fondo de escala | ||
| Capacidad | ||
| Rango | Resolución | Exactitud ±(% de lectura + cuentas) |
| 1000 nF | 1 nF | ±(1,2% + 2) |
| 10,00 μF | 0,01 μF | ±(1,2% + 2) |
| 100,0 μF | 0,1 μF | ±(1,2% ± 90 cuentas) |
| 9999 μF | 1 μF | ±(1,2% ± 90 cuentas) |
| Medida de temperatura | ||
| Rango | Resolución | Exactitud ±(% de lecturas + cuentas)¹ |
| -40 ºC a 537 ºC | 0,1 ºC | ±(1% + 10 cuentas) |
| (-40 ºF a 998 ºF) | 0,1 °F | ±(1% + 18 cuentas) |
| ¹ La exactitud se aplica después de un tiempo de asiento de 90 minutos tras un cambio en la temperatura ambiente del instrumento | ||
| Especificaciones de aislamiento | ||
| Rango de medida | 0,01 MΩ a 2 GΩ | |
| Tensiones de prueba | 50, 100, 250, 500, 1000 V | |
| Exactitud de la tensión de prueba | +20%, -0% | |
| Corriente de prueba de cortocircuito | 1 mA nominal | |
| Autodescarga | Tiempo de descarga <0,5 s para C = 1 µF o inferior | |
| Detección de circuito con tensión | Cancelar la prueba si la tensión del terminal es >30 V antes del inicio de la prueba | |
| Carga capacitiva máxima | Funciona con carga de hasta 1 µF | |
| Tensión de salida | ||
| 50 V (0% a +20%) | Rango de visualización | 0,01 a 6,00 MΩ |
| Resolución | 0,01 MΩ | |
| Corriente de prueba | 1 mA a 50 kΩ | |
| Exactitud de resistencia ±(% de lectura + cuentas) | ±(3% + 5 cuentas) | |
| Rango de visualización | 6,0 a 50,0 MΩ | |
| Resolución | 0,1 MΩ | |
| Corriente de prueba | 1 mA a 50 kΩ | |
| Exactitud de resistencia ±(% de lectura + cuentas) | ±(3% + 5 cuentas) | |
| 100 V (0% a +20%) | Rango de visualización | 0,01 a 6,00 MΩ |
| Resolución | 0,01 MΩ | |
| Corriente de prueba | 1 mA a 100 kΩ | |
| Exactitud de resistencia ±(% de lectura + cuentas) | ±(3% + 5 cuentas) | |
| Rango de visualización | 6,0 a 60,0 MΩ | |
| Resolución | 0,1 MΩ | |
| Corriente de prueba | 1 mA a 100 kΩ | |
| Exactitud de resistencia ±(% de lectura + cuentas) | ±(3% + 5 cuentas) | |
| Rango de visualización | 60 a 100 MΩ | |
| Resolución | 1 MΩ | |
| Corriente de prueba | 1 mA a 100 kΩ | |
| Exactitud de resistencia ±(% de lectura + cuentas) | ±(3% + 5 cuentas) | |
| 250 V (0% a +20%) | Rango de visualización | 0,1 a 60,0 MΩ |
| Resolución | 0,1 MΩ | |
| Corriente de prueba | 1 mA a 250 kΩ | |
| Exactitud de resistencia ±(% de lectura + cuentas) | ±(1,5% + 5 cuentas) | |
| Rango de visualización | 60 a 250 MΩ | |
| Resolución | 1 MΩ | |
| Corriente de prueba | 1 mA a 250 kΩ | |
| Exactitud de resistencia ±(% de lectura + cuentas) | ±(1,5% + 5 cuentas) | |
| 500 V (0% a +20%) | Rango de visualización | 0,1 a 60,0 MΩ |
| Resolución | 0,1 MΩ | |
| Corriente de prueba | 1 mA a 500 kΩ | |
| Exactitud de resistencia ±(% de lectura + cuentas) | ±(1,5% + 5 cuentas) | |
| Rango de visualización | 60 a 500 MΩ | |
| Resolución | 1 MΩ | |
| Corriente de prueba | 1 mA a 500 kΩ | |
| Exactitud de resistencia ±(% de lectura + cuentas) | ±(1,5% + 5 cuentas) | |
| 1000 V (0% a +20%) | Rango de visualización | 0,1 a 60,0 MΩ |
| Resolución | 0,1 MΩ | |
| Corriente de prueba | 1 mA a 1 MΩ | |
| Exactitud de resistencia ±(% de lectura + cuentas) | ±(1,5% + 5 cuentas) | |
| Rango de visualización | 60 a 600 MΩ | |
| Resolución | 1 MΩ | |
| Corriente de prueba | 1 mA a 1 MΩ | |
| Exactitud de resistencia ±(% de lectura + cuentas) | ±(1,5% + 5 cuentas) | |
| Rango de visualización | 0,6 a 2,0 GΩ | |
| Resolución | 100 MΩ | |
| Corriente de prueba | 1 mA a 1 MΩ | |
| Exactitud de resistencia ±(% de lectura + cuentas) | ±(10% + 3 cuentas) | |
| Especificaciones generales | ||
| Tensión máxima aplicable a cualquier terminal y común | 1000 V | |
| Temperatura de almacenamiento | -40 °C a 60 °C (-40 °F a 140 °F) | |
| Temperatura de funcionamiento | -20 °C a 55 °C (-4 °F a 131 °F) | |
| Coeficiente de temperatura | 0,05 x (exactitud especificada) por ºC (para temperaturas <18 °C or >28 ºC (<64 °F or >82 ºF) | |
| Humedad relativa | Sin condensación | |
| 0% a 95% de 10 ºC a 30 ºC (50 ºF a 86 ºF) | ||
| 0% a 75% de 30 ºC a 40 ºC (86 ºF a 104 ºF) | ||
| 0% a 40% de 40 ºC a 55 ºC (104 ºF a 131 ºF) | ||
| Vibración | Aleatoria, 2 g, 5 - 500 Hz según MIL-PRF-28800F, Instrumento clase 2 | |
| Comunicación de radiofrecuencia | Banda ISM de 2,4 GHz | |
| Certificación de radiofrecuencia | FCC: T68-FBLE, IC: 6627A-FBLE | |
| Compatibilidad electromagnética | ||
| Internacional | IEC 61326-1:Entorno electromagnético portátil; IEC 61326-2-2 CISPR 11: Grupo 1, clase A | |
| Grupo 1: El equipo genera de forma intencionada o utiliza energía de frecuencia de radio de carga acoplada conductora, que es necesaria para el funcionamiento interno del propio equipo. | ||
| Clase A: El equipo es adecuado para su uso en todos los ámbitos, a excepción de los ámbitos domésticos y aquellos que estén directamente conectados a una red de suministro eléctrico de baja tensión que proporciona alimentación a edificios utilizados para fines domésticos. Puede que haya dificultades potenciales a la hora de garantizar la compatibilidad electromagnética en otros medios debido a las interferencias conducidas y radiadas. | ||
| Si este equipo se conecta a un objeto de pruebas, las emisiones pueden superar los niveles exigidos por CISPR 11. Es posible que el equipo no cumpla con los requisitos de inmunidad de esta norma cuando los cables de prueba o las sondas de prueba están conectadas. | ||
| Corea (KCC) | Equipo de Clase A (equipo de difusión y comunicación industrial) | |
| Clase A: El equipo cumple los requisitos industriales de onda electromagnética y el vendedor o usuario debe tenerlo en cuenta. Este equipo está diseñado para su uso en entornos comerciales, no residenciales. | ||
| EE.UU. (FCC) | 47 CFR 15 subapartado B. Este producto se considera exento según la cláusula 15.103. | |
| Protección de la carcasa | IEC 60529: IP40 (desactivado) | |
| Seguridad | ||
| IEC 61010-1 | Grado de contaminación 2 | |
| IEC 61010-2-033 | CAT IV 600 V/CAT III 1000 V | |
| Baterías | Cuatro baterías AA, (IEC LR6) | |
| Autonomía de la batería | 1000 h de funcionamiento; Uso para pruebas de aislamiento: El multímetro puede efectuar al menos 1000 pruebas de aislamiento con pilas alcalinas nuevas a temperatura ambiente. Son pruebas estándar de 1000 V en 1 MΩ con un ciclo de trabajo de 5 s de encendido y 25 s de apagado. | |
| Tamaño (Al x An x L) | 5,0 x 10,0 x 20,3 cm | |
| Peso | 550 g | |
| Altitud | Funcionamiento | 2000 m |
| De almacenamiento | 12.000 m | |
| Capacidad de rango sobrepasado | 110% del rango excepto para capacidad, que es del 100% | |
| Protección frente a sobrecargas de frecuencia | <107 V Hz | |
| Protección con fusibles para entrada de mA | 0,44 A, 1000 V, IR 10 kA | |
| Especificaciones: | |||
| Información general | |||
| Tensión máxima entre cualquier terminal y la conexión a tierra | |||
| CA | 1000 V | ||
| CC | 1500 V | ||
| Pilas | 2 pilas AA IEC LR6 alcalinas | ||
| Pantalla | Doble pantalla con retroiluminación | ||
| Apagado automático | 20 minutos | ||
| Eléctrico | |||
| Exactitud | |||
| La exactitud se garantiza durante un año tras la calibración, a temperaturas de funcionamiento de 18 a 28 °C con una HR del 0% al 75%. Especificaciones de exactitud tomadas del formulario de ([% de lectura] + [número de dígitos menos significativos]). | |||
| Coeficientes de temperatura | Añada 0,1 x la exactitud especificada por cada °C >28 °C o <18 °C | ||
| Corriente CA: Mordaza | |||
| Rango | 999,9 A | ||
| Resolución | 0,1 A | ||
| Exactitud | 2% + 5 dígitos (10 a 100 Hz) | ||
| 2,5% + 5 dígitos (100 a 500 Hz) | |||
| Factor de cresta (50/60 Hz) | 2,5 a 600,0 A | ||
| 3,0 a 500,0 A | |||
| 1,42 a 999,9 A | |||
| Agregar 2% para F. C. >2 | |||
| Corriente CA: Sonda flexible de corriente | |||
| Rango | 999,9 A | ||
| 2500 A | |||
| Resolución | 0,1 A (≤999,9 A) | ||
| 1 A (≤2500 A) | |||
| Exactitud | 3% lectura + 5 dígitos (10 a 500 Hz) | ||
| Factor de cresta (50/60 Hz) | 2,5 a 1400 A | ||
| 3,0 a 1100 A | |||
| 1,42 a 2500 A | |||
| Agregar 2% para F.C. >2 | |||
| Sensibilidad de posición | |||
 | |||
| Distancia de posición óptima | i2500-10 Flex | i2500-18 Flex | Error |
| A | 12,7 mm (0,5") | 35,6 mm (1,4") | ±0,5% |
| B | 20,3 mm (0,8") | 50,8 mm (2,0") | ±1,0% |
| C | 35,6 mm (1,4") | 63,5 mm (2,5") | ±2,0% |
| En la incertidumbre de medida se asume la presencia de un conductor primario centralizado en una posición óptima, sin un campo magnético o eléctrico externo y dentro del rango de temperaturas de funcionamiento. | |||
| Corriente CC | |||
| Rango | 999,9 A | ||
| Resolución | 0,1 A | ||
| Exactitud | 2% lectura + 5 dígitos[1] | ||
| [1]Cuando se utiliza la función ZERO (CERO) (B) para compensar los desajustes. | |||
| Tensión CA | |||
| Rango | 600,0 V | ||
| 1000 V | |||
| Resolución | 0,1 V (≤600,0 V) | ||
| 1 V (≤1000 V) | |||
| Exactitud | 1% lectura + 5 dígitos (20 a 500 Hz) | ||
| Tensión CC | |||
| Rango | 600,0 V | ||
| 1500 V | |||
| Resolución | 0,1 V (≤600,0 V) | ||
| 1 V (≤1500 V) | |||
| Exactitud | 1% lectura + 5 dígitos | ||
| mV CC | |||
| Rango | 500,0 mV | ||
| Resolución | 0,1 mV | ||
| Exactitud | 1% lectura + 5 dígitos | ||
| Frecuencia de la corriente: Mordaza | |||
| Rango | 5,0 a 500,0 Hz | ||
| Resolución | 0,1 Hz | ||
| Exactitud | 0,5% lectura + 5 dígitos | ||
| Nivel de activación | 5 a 10 Hz, ≥10 A | ||
| 10 a 100 Hz, ≥5 A | |||
| 100 a 500 Hz, ≥10 A | |||
| Frecuencia de la corriente: Sonda flexible de corriente | |||
| Rango | 5,0 a 500,0 Hz | ||
| Resolución | 0,1 Hz | ||
| Exactitud | 0,5% lectura + 5 dígitos | ||
| Nivel de activación | 5 a 20 Hz, ≥25 A | ||
| 20 a 100 Hz, ≥20 A | |||
| 100 a 500 Hz, ≥25 A | |||
| Frecuencia de la tensión | |||
| Rango | 5,0 a 500,0 Hz | ||
| Resolución | 0,1 Hz | ||
| Exactitud | 0,5% lectura + 5 dígitos | ||
| Nivel de activación | 5 a 20 Hz, ≥5 V | ||
| 20 a 100 Hz, ≥5 V | |||
| 100 a 500 Hz, ≥10 V | |||
| Potencia CC | |||
| Rango | 600,0 kVA (rango de 600,0 V CC) | ||
| 1500 kVA (rango de 1500 V CC) | |||
| Resolución | 0,1 kVA | ||
| 1 kVA | |||
| Exactitud | 2% lectura + 2,0 kVA | ||
| 2% lectura + 20 kVA | |||
| Resistencia | |||
| Rango | 600,0 Ω | ||
| 6000 Ω | |||
| 60,00 kΩ | |||
| Resolución | 0,1 Ω (≤600,0 Ω) | ||
| 1 Ω (≤6000 Ω) | |||
| 0,01 kΩ (≤60,00 kΩ) | |||
| Exactitud | 1% lectura + 5 dígitos | ||
| Capacidad | |||
| Rango | 100,0 μF | ||
| 1000 μF | |||
| Resolución | 0,1 μF (≤100,0 μF) | ||
| 1 μF (≤1000 μF) | |||
| Exactitud | 1% lectura + 5 dígitos | ||
| Nivel de activación de corriente de arranque | 5 A | ||
| Especificaciones mecánicas | |||
| Tamaño (L x An x Al) | 281 mm x 84 mm x 49 mm | ||
| Peso (con pilas) | 520 g | ||
| Apertura de la mordaza | 34 mm | ||
| Diámetro de la sonda de corriente flexible | 7,5 mm | ||
| Longitud del cable de la sonda de corriente flexible | |||
| (desde el cabezal hasta el conector electrónico) | 1,8 m | ||
| Especificaciones medioambientales | |||
| Temperatura de trabajo | -10 °C a 50 °C | ||
| Temperatura de almacenamiento | -40 a 60 °C | ||
| Humedad de funcionamiento | Sin condensación (<10 °C) | ||
| ≤90% de HR (10 a 30 °C) | |||
| ≤75% de HR (30 a 40 °C) | |||
| ≤45% de HR (40 a 50 °C) | |||
| Altitud de funcionamiento | 2000 m | ||
| Altitud de almacenamiento | 12.000 m | ||
| Protección IP | IEC 60529: IP54, desactivado | ||
| Compatibilidad electromagnética (EMC) | |||
| Internacional | IEC 61326-1: Portátil, entorno electromagnético, IEC 61326-2-2 CISPR 11: Grupo 1, clase A | ||
| Grupo 1: El equipo genera de forma intencionada o utiliza energía de frecuencia de radio de carga acoplada conductora, que es necesaria para el funcionamiento interno del propio equipo. | |||
| Clase A: El equipo es adecuado para su uso en todos los ámbitos, a excepción de los ámbitos domésticos y aquellos que estén directamente conectados a una red de suministro eléctrico de baja tensión que proporciona alimentación a edificios utilizados para fines domésticos. Puede que haya dificultades potenciales a la hora de garantizar la compatibilidad electromagnética en otros medios debido a las interferencias conducidas y radiadas. | |||
| Precaución: Este equipo no está diseñado para su uso en entornos residenciales y es posible que no ofrezca la protección adecuada contra radiofrecuencia en estos entornos. | |||
| Corea del Sur (KCC) | Equipo de Clase A (equipo industrial de difusión y comunicación) | ||
| Clase A: El equipo cumple los requisitos industriales de onda electromagnética y el vendedor o usuario debe tenerlo en cuenta. Este equipo está diseñado para su uso en entornos comerciales, no residenciales. | |||
| EE.UU. (FCC) | 47 CFR 15 subapartado B. Este producto se considera exento según la cláusula 15.103. | ||
| Seguridad | |||
| Información general | IEC 61010-1, grado de contaminación 2 | ||
| Medida | IEC 61010-2-032: CAT III 1500 V / CAT IV 600 V | ||
| IEC 61010-2-033: CAT III 1500 V / CAT IV 600 V | |||
| Radio inalámbrica | |||
| Certificación de radiofrecuencia | ID de FCC: T68-FBLE, IC: 6627A-FBLE | ||
| Rango de radiofrecuencia inalámbrica | 2400 a 2483,5 MHz | ||
| Potencia de salida | <100 mW | ||
| DECLARACIÓN DE CONFORMIDAD SIMPLIFICADA DE LA UE | |||
| Por la presente, Fluke declara que el equipo de radio incluido en este producto cumple la Directiva 2014/53/UE. | |||
| El texto completo de la declaración de la UE está disponible en la siguiente dirección (en inglés): | |||
| www.fluke.com/en-us/declaration-of-conformity | |||
| Especificaciones | ||
| Tensión CC | Tensión máxima | 1000 V |
| Exactitud | ±(0,05% + 1) | |
| Resolución máxima | 10 µV | |
| Tensión CA | Tensión máxima | 1000 V |
| Exactitud | ±(0,7% + 2) verdadero valor eficaz | |
| Ancho de banda de CA | 20 kHz con filtro paso bajo; 3 dB a 1 kHz | |
| Resolución máxima | 0,1 mV | |
| Corriente CC | Corriente máxima | 10 A (20 A, máximo 30 s) |
| Exactitud de corriente | ±(0,2% + 2) | |
| Resolución máxima | 0,01 µA | |
| Corriente CA | Corriente máxima | 10 A (20 A, máximo 30 s) |
| Exactitud de corriente | ±(1,0% + 2) verdadero valor eficaz | |
| Resolución máxima | 0,1 µA | |
| Resistencia | Resistencia máxima | 50 MΩ |
| Exactitud | ±(0,2% + 1) | |
| Resolución máxima | 0,1 Ω | |
| Capacidad | Capacidad máxima | 9999 µF |
| Exactitud | ±(1% + 2) | |
| Resolución máxima | 0,01 nF | |
| Frecuencia | Frecuencia máxima | 200 kHz |
| Exactitud | ±(0,005% + 1) | |
| Resolución máxima | 0,01 Hz | |
| Ciclo de trabajo | Ciclo de trabajo máximo | 99,9% |
| Exactitud | ±(0,2% por kHz + 0,1%) | |
| Resolución máxima | 0,1% | |
| Medida de temperatura | -200,0 °C a 1090 °C (–328,0 °F a +1994,0 °F) sin sonda | |
| Sonda de temperatura 80 BK | -40,0 °C a 260 °C (–40,0 °F, – 500 °F), 2,2 °C o 2%, la mayor de ambas | |
| Conductancia | Conductancia máxima | 60,00 nS |
| Exactitud | ±(1,0% + 10) | |
| Resolución máxima | 0,01 nS | |
| Diodo | Rango | 3 V |
| Resolución | 1 mV | |
| Exactitud | ±(2% + 1) | |
| Rango del ciclo de trabajo | Exactitud | Dentro de ±(0,2% por kHz + 0,1%) |
| Especificaciones ambientales | ||
| Temperatura de funcionamiento | -20 °C a +55 °C | |
| Temperatura de almacenamiento | -40 °C a 60 °C | |
| Humedad (sin condensación) | 0% a 90% (0 °C a 35 °C) 0% a 70% (35 °C a 55 °C) | |
| Altitud de funcionamiento | 2000 m | |
| Especificaciones de seguridad | ||
| Categoría de seguridad | EN 61010-1 a 1000 V CAT III, 600 V CAT IV | |
| Certificaciones | CE, CSA, RCM | |
| Especificaciones mecánicas y generales | ||
| Tamaño | 201 x 98 x 52 mm (con funda) | |
| Peso | 355 g 624 g, con funda | |
| Pantalla | Digital | 6000 cuentas y 4 actualizaciones/s 19.999 cuentas en modo de alta resolución |
| Analógica | 32 segmentos y 40 actualizaciones/s | |
| Frecuencia | 19.999 cuentas y 3 actualizaciones/s a > 10 Hz | |
| Garantía | De por vida | |
| Autonomía de la batería | Alcalina | Típica ~400 h sin retroiluminación |
| Choques | Caída desde 1 m según IEC 61010-1:2001 | |
| Vibración | Conforme a MIL–PRF–28800, instrumento de clase 2 | |
Conocé más
SOLMETRIC PV ANALYZER IV CURVE TRACER FLUKE-PVA-1500T2
