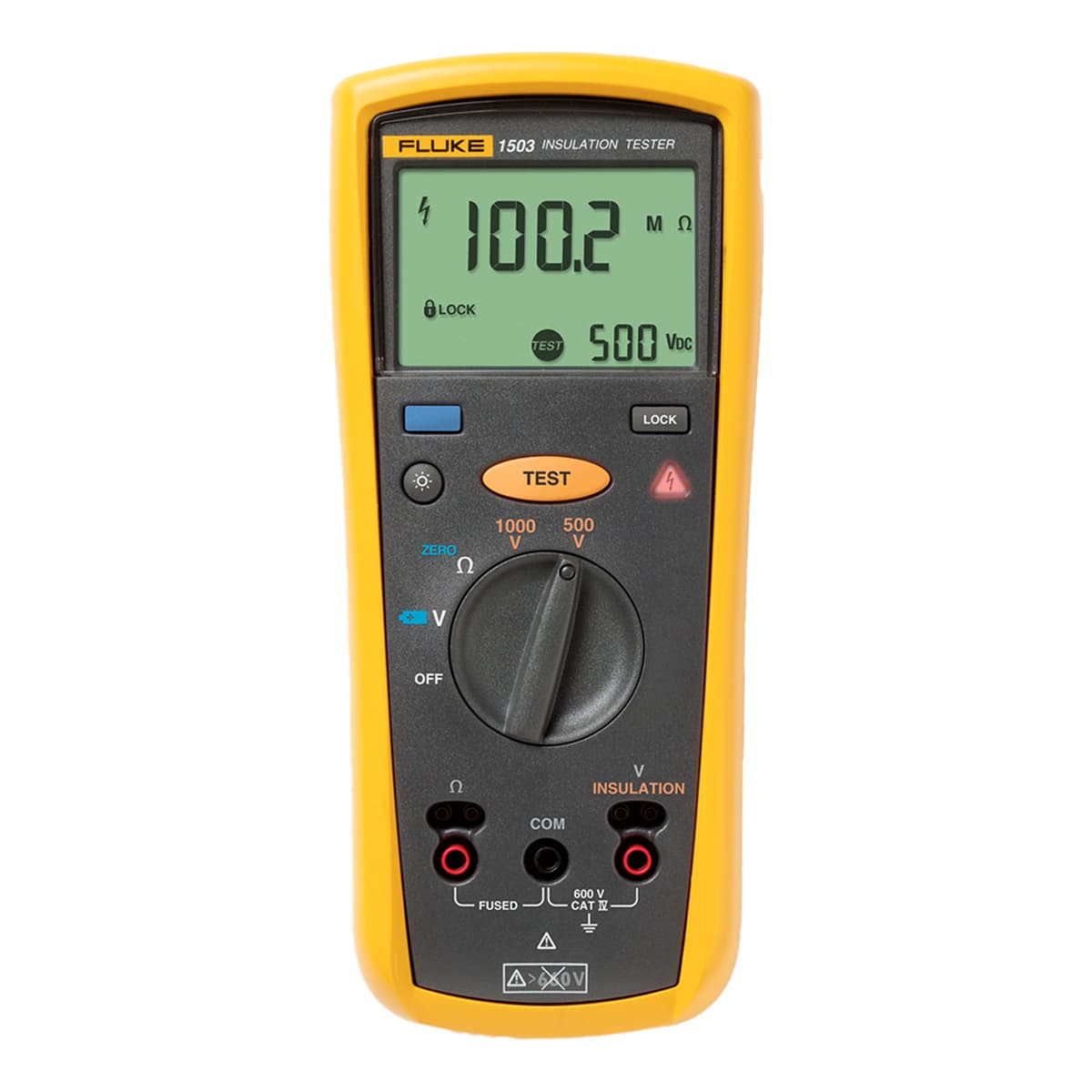

FLUKE-1503
Megóhmetro digital con tensiones de ensayo de 500V y 1000V
SKU: 5065990
Caracteristicas principales
- Rango de prueba de aislamiento
- 0.1 M a 2000 M
- Voltajes de prueba de aislamiento
- 500 V, 1000 V
- Medidas cómodas y seguras con la sonda remota
- Localización de voltaje en el circuito bajo prueba que anula la prueba si se detecta voltaje > 30 V
- Descarga automática de los voltajes capacitivos para ofrecer una protección adicional al usuario
- Voltaje de CA/CC: de 0.1 V a 600 V
- Continuidad de 200 mA
- Resistencia: de 0.01 a 20.00 k
- Ahorre energía con el apagado automático
- Su gran pantalla con retroiluminación permite leer fácilmente las medidas
- Categoría de sobrevoltaje CAT IV 600 V que ofrece una mayor protección al usuario
- Sonda remota, cables de prueba, sondas y pinzas de cocodrilo con cada comprobador
- Acepta el sistema magnético opcional Fluke TPAK para colgar el instrumento de modo que sus manos puedan realizar otros trabajos
- Cuatro baterías alcalinas AA (NEDA 15 A o IEC LR6) para un mínimo de 1000 medidas de aislamiento
- Un año de garantía
El Fluke 1503 Medidor de aislamiento es compacto, resistente, confiable y fácil de usar. Con sus diversos voltajes de prueba, es ideal para la localización de múltiples tipos de problemas, la puesta en marcha de maquinaria y el mantenimiento preventivo.
Sus funciones especiales y sus accesorios, como la sonda remota, ahorran tiempo y dinero a la hora de llevar a cabo las pruebas.
| Medición de voltaje de CA/CC | ||
| Precisión | Rango | 600.0 V |
| Resolución | 0.1 V | |
| 50 Hz a 400 Hz ±(% de lectura + dígitos) | ±(2 % + 3) | |
| Impedancia de entrada | 3 MΩ (nominal), < 100 pF | |
| Relación de rechazo en modo común (1 kΩ no equilibrada) | > 60 dB a CC, 50 o 60 Hz | |
| Protección contra sobrecargas | 600 V rms o DC | |
| Medición de la resistencia de la conexión a tierra | ||
| Rango/Resolución | 20.00 Ω | 0.01 Ω |
| 200.0 Ω | 0.1 Ω | |
| 2000 Ω | 1 Ω | |
| 20.00 kΩ | 0.01 kΩ | |
| Precisión | ±(1.5 % + 3) | |
| Protección contra sobrecargas | 2 V rms o CC | |
| Voltaje de prueba de circuito abierto | > 4.0 V, < 8 V | |
| Corriente en cortocircuito | > 200.0 mA | |
| Especificaciones de aislamiento | ||
| Rango de medida | 0.01 MΩ a 2000 MΩ | |
| Voltaje de prueba | 500 V, 1000 V | |
| Precisión de voltaje de prueba | + 20 %, - 0 % | |
| Corriente en cortocircuito | 1 mA nominal | |
| Descarga automática | Tiempo de descarga < 0.5 segundos para C = 1 µF o inferior | |
| Indicador de circuito vivo | Cancela la prueba si el voltaje de terminal > 30 V antes del inicio de la prueba | |
| Carga capacitiva máxima | Funciona con carga de hasta 1 µF | |
| Exactitud de medición | ||
| 500 V | ±(1.5 % + 5) | |
| 1000 V | ±(1.5 % + 5) a 2000 MΩ, ±(10 % + 3) por encima de 2000 MΩ | |
| Especificaciones generales | ||
| Voltaje máximo aplicable a cualquier terminal: | 600 V CA rms o CC | |
| Temperatura de almacenamiento | -40 °C a 60 °C (-40 °F a 140 °F) | |
| Temperatura de funcionamiento | -20 °C a 55 °C (-4 °F a 131 °F) | |
| Coeficiente de temperatura | 0.05 x (precisión especificada) por °C para temperaturas < 18 °C o > 28 °C (< 64 °F o > 82 °F) | |
| Humedad relativa | ||
| 0 % a 95 % en 10 °C a 30 °C (50 °F a 86 °F) | ||
| 0 % a 75 % en 30 °C a 40 °C (86 °F a 104 °F) | ||
| 0 % a 40 % en 40 °C a 55 °C (104 °F a 131 °F) | ||
| Vibración | Aleatoria, 2 g, 5 a 500 Hz según MIL-PRF-28800F, Instrumento clase 2 | |
| Impactos | Caída desde 1 metro conforme a IEC 61010-1 2ª edición (prueba de caída desde 1 metro, seis lados, suelo de madera de roble) | |
| Compatibilidad electromagnética | En un campo de RF de 3 V/M, precisión = precisión especificada (EN 61326-1:1997) | |
| Seguridad | Conforme a ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 Nº 61010-1-04 e IEC/EN 61010-1 2ª edición para categoría IV 600 V (CAT IV) | |
| Certificaciones | CSA según estándar CSA/CAN C22.2 Nº 61010.1-04; TUV según estándar IEC/EN 61010-1 2ª edición | |
| Baterías | Cuatro baterías AA (NEDA 15A o IEC LR6) | |
| Duración de la batería | Para funciones de comprobador de aislamiento: | El comprobador puede efectuar al menos 1000 pruebas de aislamiento con baterías alcalinas nuevas a temperatura ambiente. Son pruebas estándar de 1000 V en 1 MΩ con un ciclo de trabajo de 5 segundos encendido y 25 segundos apagado. |
| Medidas de la resistencia: | El comprobador puede realizar un mínimo de 2500 medidas de la resistencia de continuidad a tierra con baterías alcalinas nuevas a temperatura ambiente. Son pruebas estándar de 1 Ω con un ciclo de trabajo de 5 segundos encendido y 25 segundos apagado. | |
| Tamaño (Al x An x L) | 5.0 x 10.0 x 20.3 cm (1.97 x 3.94 x 8.00 in) | |
| Peso | 550 g (1.2 lb) | |
| Clasificación IP | IP40 | |
| Altitud | Funcionamiento | 2000 m CAT IV 600 V, 3000 m CAT III 600 V |
| Apagado (en almacenamiento) | 12,000 m | |
| Capacidad de sobrepasar el rango | 110 % | |
| Accesorios incluidos | Cables de prueba TL224, puntas de prueba TP74, pinzas ref. 1958654 (rojo) y ref. 1958646 (negro), funda y sonda remota | |
