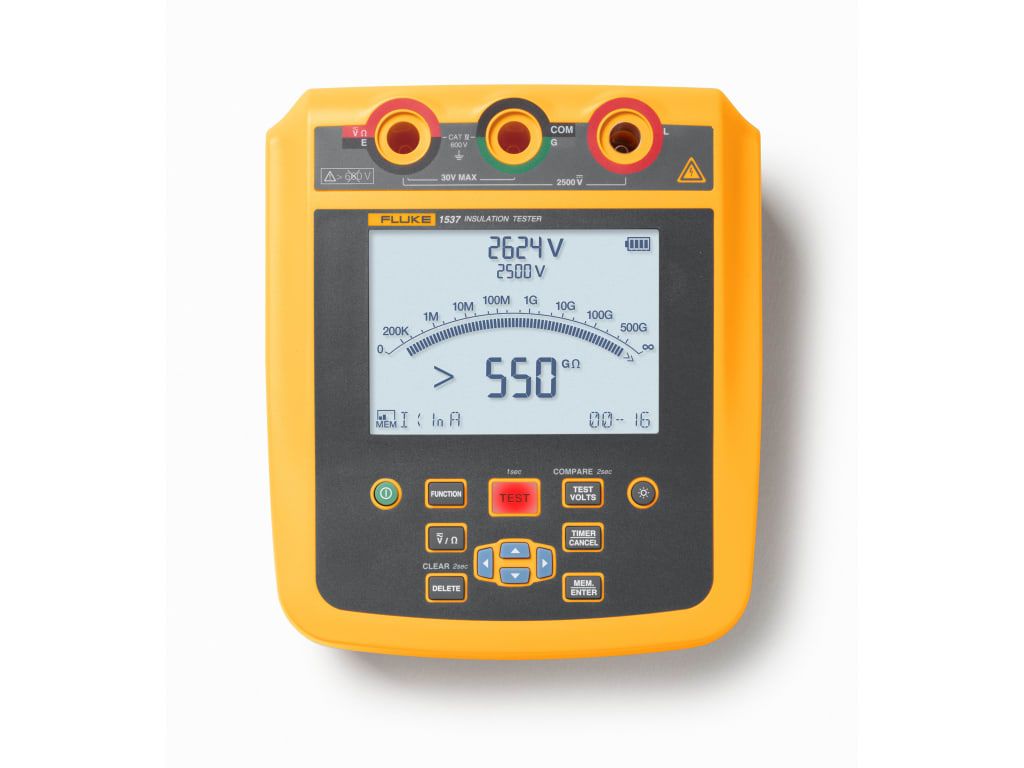

FLUKE-1537
Medidor de resistencia de aislación hasta 500 Gohm y conexion a PC via USB. Tensiones de prueba: 250 V, 500 V , 1000 V y 2500 V.
SKU: 5592405
Caracteristicas principales
- Rango de medición de resistencia de aislamiento de hasta 500 GΩ
- Diseño de medición rápida, lectura de resistencia más rápida y estable, mayor eficiencia
- Cálculo automático del índice de polarización (PI) y de la relación de absorción dieléctrica (DAR)
- Diseño de bajo consumo que cumple los requisitos del trabajo de alta intensidad: hasta 1300 veces la medición de 2500 V, y hasta 6500 veces las mediciones de 250 V*
- Diseño de alta seguridad con función de alarma de tensión peligrosa, y cumple con la norma CAT IV de 600 V y las especificaciones DLT845 de la industria energética de China.
- El nuevo diseño de alta fiabilidad, todas las especificaciones se cumplen incluso en un entorno de 50 °C de temperatura y 80% de humedad relativa; todas las sondas y los puertos correspondientes se someten a 30.000 pruebas de acoplamiento.
- Medición de tensión CA/CC y resistencia
- Corriente de cortocircuito >5 mA, más rápida y precisa
- Tensión de prueba ajustable con precisión: de 250 V a 2500 V, paso de 100 V
- Cálculo automático de la tasa de descarga dieléctrica (DD), detección de problemas de aislamiento que no son fácilmente detectables en aislamientos multicapa.
- Etiqueta definida por el usuario, prueba de temporización, almacenamiento de resultados de medición
- Descarga de datos con el software para PC suministrado
- 3 años de garantía
- Garantía 12 meses
Pruebas de aislamiento rápidas, exactas y fiables en instrumento ligero y portátil
Los comprobadores de resistencia de aislamiento Fluke 1535 y 1537 de 2500 V se han diseñado para simplificar la resolución de problemas en primera línea, tanto en la planta como sobre el terreno en una instalación solar. El usuario puede seleccionar unas tensiones de prueba de 250-2500 V y medir resistencias de hasta 500 GΩ, por lo que estos comprobadores le permiten cubrir más carga de trabajo con una solo instrumento. Estos comprobadores de aislamiento portátiles de alta tensión, caracterizados por una intuitiva interfaz de usuario, una corriente de cortocircuito de hasta 5 mA y una categoría de seguridad CAT IV 600 V, pueden tomar medidas de resistencia rápidas y estables en cualquier lugar. El comprobador de resistencia de aislamiento 1537 también permite almacenar medidas para revisarlas o transferirlas a un PC posteriormente utilizando el software suministrado.
- Pruebas de tensión seleccionables: seleccione tensiones de 250 V, 500 V, 1000 V y 2500 V, y personalice sus pruebas para abarcar aplicaciones industriales y solares.
- Medida de resistencia de aislamiento ampliada: Mida resistencia de aislamiento de hasta 500 GΩ para análisis detallados.
- Cálculos inteligentes: Calcule automáticamente el índice de polarización (PI) y el índice de absorción dieléctrica (DAR), lo que minimiza la influencia de los factores ambientales.
- Gran capacidad de medida: Efectúe hasta 1300 medidas a 2500 V o 6500 medidas a 250 V con un solo juego de baterías, mejorando así la productividad.
- Funciones de seguridad mejoradas: Aprovecha la categoría de seguridad CAT IV 600 V y una función de alarma de tensión integrada para una mayor seguridad durante el uso.
- Medidas ampliadas: El Fluke 1537 mejora sus capacidades de comprobación gracias a las medidas de resistencia y tensión CA/CC.
- Medidas de resistencia estables: Obtenga medidas de resistencia de aislamiento más rápidas y estables con una corriente de cortocircuito de hasta 5 mA.
- Ajuste fino de la tensión de prueba: Ajuste la tensión de prueba de 250 V a 2500 V de 100 en 100 V para cumplir los requisitos de comprobación.
- Cálculo de la velocidad de descarga dieléctrica: Cálcule automáticamente la velocidad de descarga dieléctrica (DD) para identificar problemas de aislamiento difíciles de localizar.
- Modo de prueba de rampa: Incremente linealmente la tensión de prueba aplicada 100 V/s para identificar posibles situaciones de avería difíciles de detectar.
- Indicador de continuidad visual y sonoro: Verifique la continuidad de forma visual en la pantalla o con el indicador sonoro para centrarse en el procedimiento de comprobación sin necesidad de mirar la pantalla.
- Parámetros de prueba personalizables: Configure etiquetas definidas por el usuario, ajuste la duración de la prueba y almacene los resultados de las medidas para personalizar la prueba.
- Gestión sencilla de datos: Descargue y gestione los datos de forma sencilla con el software para PC suministrado.
- Garantía ampliada: Disfrute de una tranquilidad total con una garantía ampliada de 3 años.
Especificaciones: Comprobadores de resistencia de aislamiento y megóhmetros Fluke 1535 y 1537
| Especificaciones generales | |
| Pantalla | 73,5 mm x 104 mm |
| Batería | 8 pilas alcalinas AA, IEC LR6 |
| Dimensiones (alto x ancho x largo) | 184 mm x 211 mm x 93 mm |
| Peso | 1,3 kg |
| Temperatura | |
| Temperatura de funcionamiento | -10 °C a +50 °C |
| Temperatura de almacenamiento | -20 °C a +60 °C |
| Humedad de funcionamiento | Sin condensación (<10 °C) ≤80% de humedad relativa (10 °C a 30 °C) ≤50% de humedad relativa (30 °C a 50 °C) |
| Altitud | |
| Altitud de funcionamiento | 2000 m |
| Altitud de almacenamiento | 12.000 m |
| Categoría de seguridad | CAT IV 600 V |
| Seguridad | |
| Información general | IEC 61010-1, grado de contaminación 2 IEC 61557-1 |
| Medida | IEC 61010-2-030: CAT IV 600 V IEC 61010-2-034: 2500 V CC |
| Medida de resistencia de aislamiento | IEC 61557-1, IEC 61557-2 |
| Clasificación IP | IEC 60529 IP40 |
| Compatibilidad electromagnética (EMC) | |
| Internacional | IEC 61326-1: Entorno electromagnético para equipos portátiles IEC 61326-2-2 CISPR 11: grupo 1, clase A |
| Especificaciones eléctricas | |||
| La exactitud del instrumento se especifica para 1 año una vez calibrado a temperaturas de funcionamiento de 10 °C a 30 °C. Para temperaturas de funcionamiento que se encuentren fuera del rango (-10 °C a +10 °C y +30 °C a +50 °C), sume el ±0,25% por °C excepto en las bandas con un 20%, donde deberá sumar el ±1% por °C. | |||
| Comprobación de la resistencia de aislamiento | |||
| Tensión de prueba | Rango | Resolución | Exactitud |
| 250 V | <200 kΩ | Sin especificar | Sin especificar |
| 200 kΩ a 500 kΩ | 1 kΩ | 5% | |
| 0,50 MΩ a 5,00 MΩ | 0,01 MΩ | 5% | |
| 5,0 MΩ a 50,0 MΩ | 0,1 MΩ | 5% | |
| 50 MΩ a 500 MΩ | 1 MΩ | 5% | |
| 0,50 GΩ a 5,00 GΩ | 0,01 GΩ | 5% | |
| 5,0 GΩ a 50,0 GΩ | 0,1 GΩ | 20% | |
| >50 GΩ | Sin especificar | Sin especificar | |
| 500 V | <200 kΩ | Sin especificar | Sin especificar |
| 200 kΩ a 500 kΩ | 1 kΩ | 5% | |
| 0,50 MΩ a 5,00 MΩ | 0,01 MΩ | 5% | |
| 5,0 MΩ a 50,0 MΩ | 0,1 MΩ | 5% | |
| 50 MΩ a 500 MΩ | 1 MΩ | 5% | |
| 0,50 GΩ a 5,00 GΩ | 0,01 GΩ | 5% | |
| 5,0 GΩ a 10,0 GΩ | 0,1 GΩ | 5% | |
| 10,0 GΩ a 50,0 GΩ | 0,5 GΩ | 20% | |
| 50 GΩ a 100 GΩ | 5 GΩ | 20% | |
| >100 GΩ | Sin especificar | Sin especificar | |
| 1000 V | <200 kΩ | Sin especificar | Sin especificar |
| 200 kΩ a 500 kΩ | 1 kΩ | 5% | |
| 0,50 MΩ a 5,00 MΩ | 0,01 MΩ | 5% | |
| 5,0 MΩ a 50,0 MΩ | 0,1 MΩ | 5% | |
| 50 MΩ a 500 MΩ | 1 MΩ | 5% | |
| 0,50 GΩ a 5,00 GΩ | 0,01 GΩ | 5% | |
| 5,0 GΩ a 20,0 GΩ | 0,1 GΩ | 5% | |
| 20,0 GΩ a 50,0 GΩ | 0,5 GΩ | 20% | |
| 50 GΩ a 200 GΩ | 5 GΩ | 20% | |
| >200 GΩ | Sin especificar | Sin especificar | |
| 2500 V | <200 kΩ | Sin especificar | Sin especificar |
| 200 kΩ a 500 kΩ | 1 kΩ | 5% | |
| 0,50 MΩ a 5,00 MΩ | 0,01 MΩ | 5% | |
| 5,0 MΩ a 50,0 MΩ | 0,1 MΩ | 5% | |
| 50 MΩ a 500 MΩ | 1 MΩ | 5% | |
| 0,50 GΩ a 5,00 GΩ | 0,01 GΩ | 5% | |
| 5,0 GΩ a 50,0 GΩ | 0,1 GΩ | 5% | |
| 50 GΩ a 500 GΩ | 5 GΩ | 20% | |
| >500 GΩ | Sin especificar | Sin especificar | |
Exactitud de la tensión de prueba de aislamiento: -0%, +10% con una corriente de carga de 1 mA. Velocidad de carga por carga capacitiva: 5 s/μF. Velocidad de descarga por carga capacitiva: 1,5 s/μF
| Rango | Exactitud | |
| Medida de corriente de fuga | 1 nA a 2 mA | ±(20% + 2 nA) |
| Medida de capacidad | 0,01 μF a 2,00 μF | ±(15% de lectura + 0,03 µF) |
| Tensión de prueba de resistencia de aislamiento | 250 V a 2500 V | ±(3% + 3 V) |
| Aviso para circuito con tensión | |
| Rango de aviso | >30 V |
| Temporizador (únicamente F1537) | ||
| Rango | 0 a 99 min | |
| Resolución | Configuración: 1 min | Alerta: 1 s |
| Corriente de cortocircuito | |
| F1535 | >2 mA |
| F1537 | >5 mA |
| Medida de VCA/VCC/resistencia (solo 1537) | |||
| Función | Rango | Resolución | Exactitud ±(% de lectura + dígitos) |
| VCA | 0 V a 600,0 V | 0,1 V | ±(2% +10) (45 Hz a 500 Hz) |
| VCC | 0 V a 600,0 V | 0,1 V | ±(2% +10) |
| Resistencia | 0 Ω a 600,0 Ω | 0,1 Ω | ±(2% +10) |
| 600 Ω a 6000 Ω | 1 Ω | ||
| 6,00 kΩ a 60,00 kΩ | 0,01 kΩ | ||
