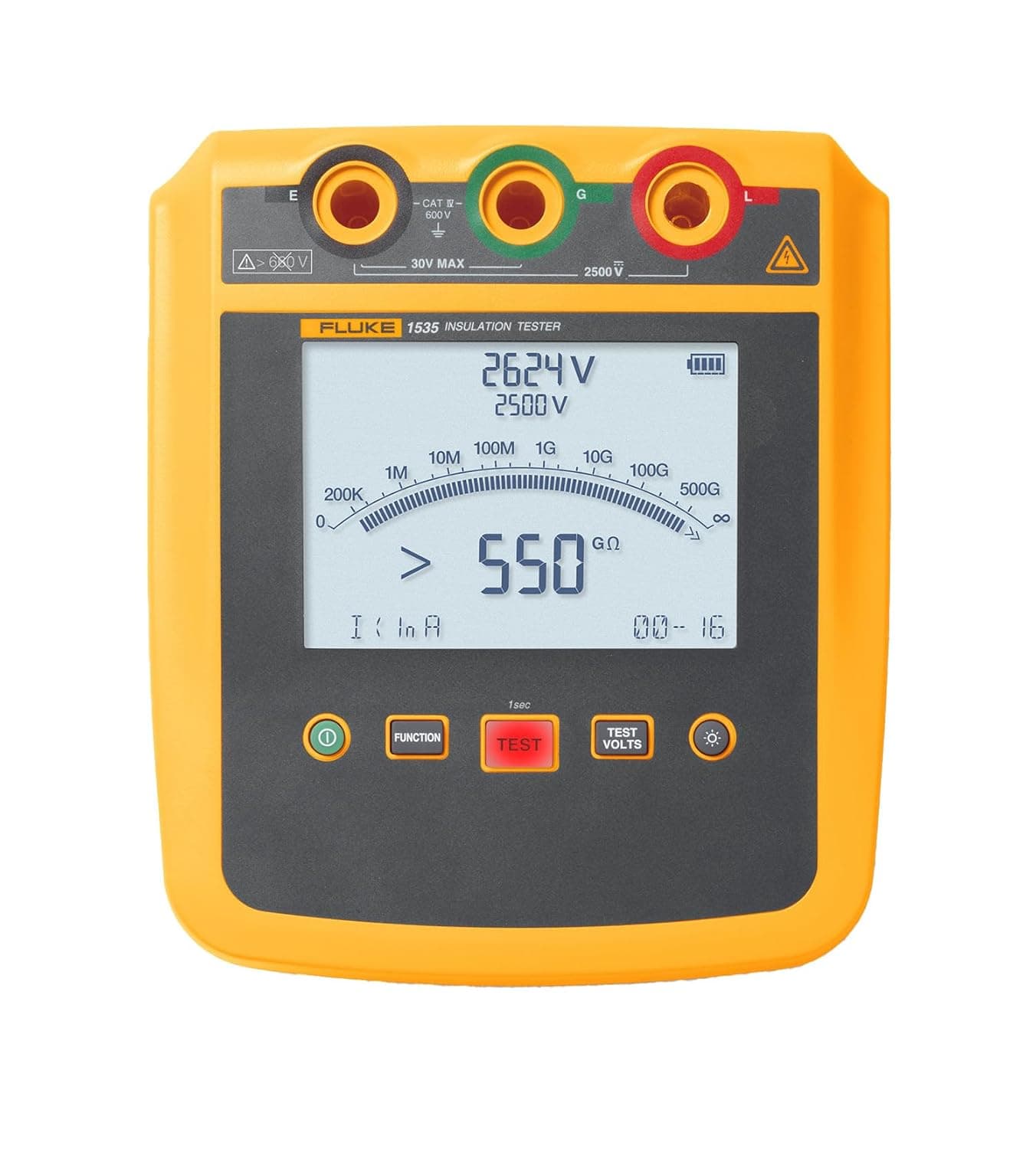

FLUKE-1535
Medidor de resistencia de aislación hasta 500 Gohm. Tensiones de prueba: 250 V, 500 V , 1000 V y 2500 V.
SKU: 5592398
Caracteristicas principales
- Rango de medición de resistencia de aislamiento de hasta 500 GΩ
- Diseño de medición rápida, lectura de resistencia más rápida y estable, mayor eficiencia
- Cálculo automático del índice de polarización (PI) y de la relación de absorción dieléctrica (DAR)
- Diseño de bajo consumo que cumple los requisitos del trabajo de alta intensidad: hasta 1300 veces la medición de 2500 V, y hasta 6500 veces las mediciones de 250 V*
- Diseño de alta seguridad con función de alarma de tensión peligrosa, y cumple con la norma CAT IV de 600 V y las especificaciones DLT845 de la industria energética de China.
- El nuevo diseño de alta fiabilidad, todas las especificaciones se cumplen incluso en un entorno de 50 °C de temperatura y 80% de humedad relativa; todas las sondas y los puertos correspondientes se someten a 30.000 pruebas de acoplamiento.
- Garantía 12 meses
- Tensiones de 250-2500 V seleccionables por el usuario
- Medida de resistencia de aislamiento hasta 500 GΩ
- Corriente de cortocircuito de hasta 5 mA para realizar medidas rápidas y estables
- Cálculo automático de PI y DAR
- Más de 1300 pruebas de aislamiento con un solo juego de baterías
| Especificaciones generales | |
| Pantalla | 73,5 mm x 104 mm |
| Batería | 8 pilas alcalinas AA, IEC LR6 |
| Dimensiones (alto x ancho x largo) | 184 mm x 211 mm x 93 mm |
| Peso | 1,3 kg |
| Temperatura | |
| Temperatura de funcionamiento | -10 °C a +50 °C |
| Temperatura de almacenamiento | -20 °C a +60 °C |
| Humedad de funcionamiento | Sin condensación (<10 °C) ≤80% de humedad relativa (10 °C a 30 °C) ≤50% de humedad relativa (30 °C a 50 °C) |
| Altitud | |
| Altitud de funcionamiento | 2000 m |
| Altitud de almacenamiento | 12.000 m |
| Categoría de seguridad | CAT IV 600 V |
| Seguridad | |
| Información general | IEC 61010-1, grado de contaminación 2 IEC 61557-1 |
| Medida | IEC 61010-2-030: CAT IV 600 V IEC 61010-2-034: 2500 V CC |
| Medida de resistencia de aislamiento | IEC 61557-1, IEC 61557-2 |
| Clasificación IP | IEC 60529 IP40 |
| Compatibilidad electromagnética (EMC) | |
| Internacional | IEC 61326-1: Entorno electromagnético para equipos portátiles IEC 61326-2-2 CISPR 11: grupo 1, clase A |
| Especificaciones eléctricas | |||
| La exactitud del instrumento se especifica para 1 año una vez calibrado a temperaturas de funcionamiento de 10 °C a 30 °C. Para temperaturas de funcionamiento que se encuentren fuera del rango (-10 °C a +10 °C y +30 °C a +50 °C), sume el ±0,25% por °C excepto en las bandas con un 20%, donde deberá sumar el ±1% por °C. | |||
| Comprobación de la resistencia de aislamiento | |||
| Tensión de prueba | Rango | Resolución | Exactitud |
| 250 V | <200 kΩ | Sin especificar | Sin especificar |
| 200 kΩ a 500 kΩ | 1 kΩ | 5% | |
| 0,50 MΩ a 5,00 MΩ | 0,01 MΩ | 5% | |
| 5,0 MΩ a 50,0 MΩ | 0,1 MΩ | 5% | |
| 50 MΩ a 500 MΩ | 1 MΩ | 5% | |
| 0,50 GΩ a 5,00 GΩ | 0,01 GΩ | 5% | |
| 5,0 GΩ a 50,0 GΩ | 0,1 GΩ | 20% | |
| >50 GΩ | Sin especificar | Sin especificar | |
| 500 V | <200 kΩ | Sin especificar | Sin especificar |
| 200 kΩ a 500 kΩ | 1 kΩ | 5% | |
| 0,50 MΩ a 5,00 MΩ | 0,01 MΩ | 5% | |
| 5,0 MΩ a 50,0 MΩ | 0,1 MΩ | 5% | |
| 50 MΩ a 500 MΩ | 1 MΩ | 5% | |
| 0,50 GΩ a 5,00 GΩ | 0,01 GΩ | 5% | |
| 5,0 GΩ a 10,0 GΩ | 0,1 GΩ | 5% | |
| 10,0 GΩ a 50,0 GΩ | 0,5 GΩ | 20% | |
| 50 GΩ a 100 GΩ | 5 GΩ | 20% | |
| >100 GΩ | Sin especificar | Sin especificar | |
| 1000 V | <200 kΩ | Sin especificar | Sin especificar |
| 200 kΩ a 500 kΩ | 1 kΩ | 5% | |
| 0,50 MΩ a 5,00 MΩ | 0,01 MΩ | 5% | |
| 5,0 MΩ a 50,0 MΩ | 0,1 MΩ | 5% | |
| 50 MΩ a 500 MΩ | 1 MΩ | 5% | |
| 0,50 GΩ a 5,00 GΩ | 0,01 GΩ | 5% | |
| 5,0 GΩ a 20,0 GΩ | 0,1 GΩ | 5% | |
| 20,0 GΩ a 50,0 GΩ | 0,5 GΩ | 20% | |
| 50 GΩ a 200 GΩ | 5 GΩ | 20% | |
| >200 GΩ | Sin especificar | Sin especificar | |
| 2500 V | <200 kΩ | Sin especificar | Sin especificar |
| 200 kΩ a 500 kΩ | 1 kΩ | 5% | |
| 0,50 MΩ a 5,00 MΩ | 0,01 MΩ | 5% | |
| 5,0 MΩ a 50,0 MΩ | 0,1 MΩ | 5% | |
| 50 MΩ a 500 MΩ | 1 MΩ | 5% | |
| 0,50 GΩ a 5,00 GΩ | 0,01 GΩ | 5% | |
| 5,0 GΩ a 50,0 GΩ | 0,1 GΩ | 5% | |
| 50 GΩ a 500 GΩ | 5 GΩ | 20% | |
| >500 GΩ | Sin especificar | Sin especificar | |
Exactitud de la tensión de prueba de aislamiento: -0%, +10% con una corriente de carga de 1 mA. Velocidad de carga por carga capacitiva: 5 s/μF. Velocidad de descarga por carga capacitiva: 1,5 s/μF
| Rango | Exactitud | |
| Medida de corriente de fuga | 1 nA a 2 mA | ±(20% + 2 nA) |
| Medida de capacidad | 0,01 μF a 2,00 μF | ±(15% de lectura + 0,03 µF) |
| Tensión de prueba de resistencia de aislamiento | 250 V a 2500 V | ±(3% + 3 V) |
| Aviso para circuito con tensión | |
| Rango de aviso | >30 V |
| Temporizador (únicamente F1537) | ||
| Rango | 0 a 99 min | |
| Resolución | Configuración: 1 min | Alerta: 1 s |
| Corriente de cortocircuito | |
| F1535 | >2 mA |
| F1537 | >5 mA |
