UAT-620
Localizador profesional de caños y cables subterraneos con y sin energia.
SKU: 4994398
Caracteristicas principales
- Múltiples modos de rastreo le permiten ubicar y rastrear servicios públicos energizados y desenergizados en una variedad de aplicaciones
- El transmisor intuitivo elige automáticamente la función de localización correcta en función del accesorio conectado e incluye frecuencias seleccionables de 8/33 kHz

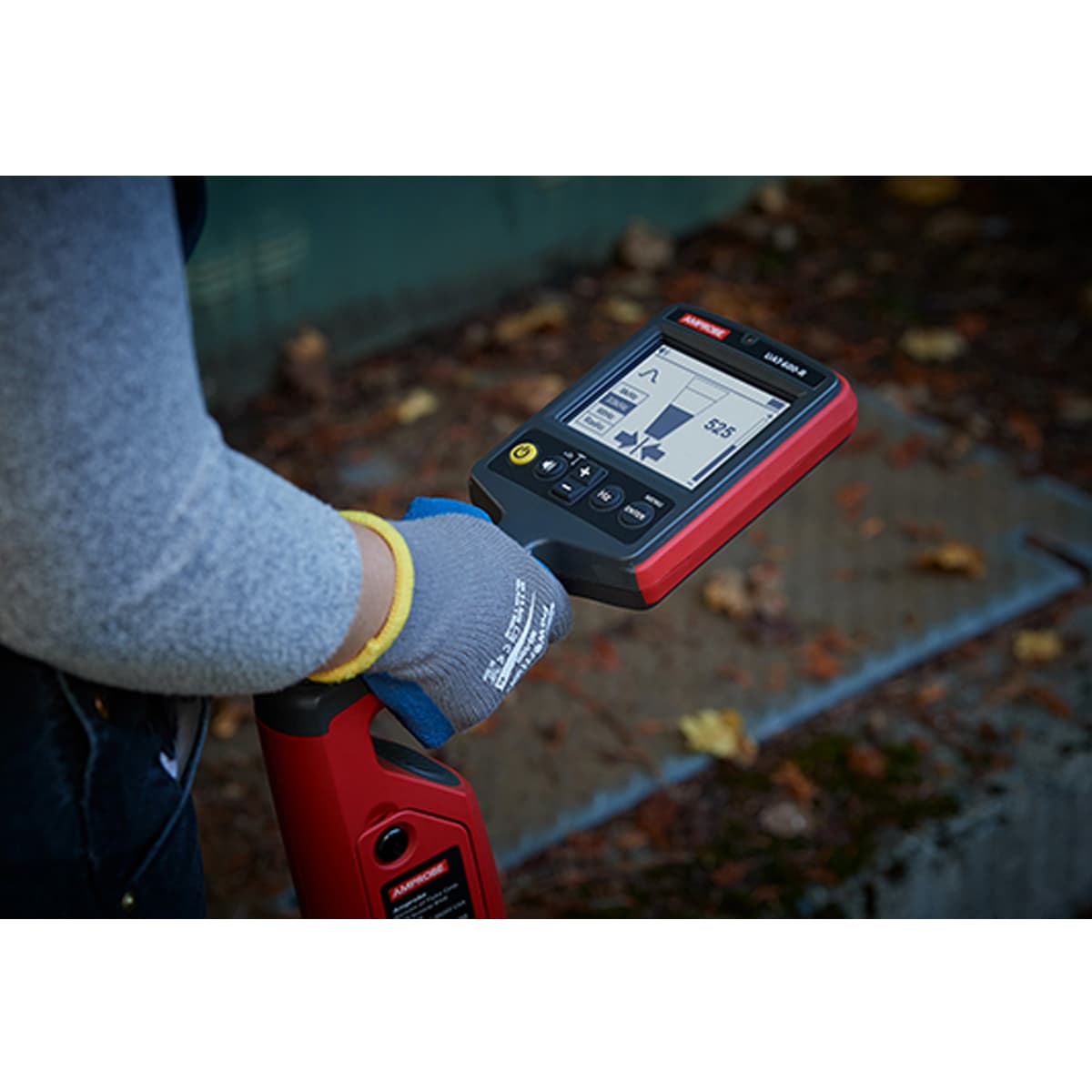

- La pantalla de alto contraste del receptor permite una visualización clara a plena luz del sol y cuenta con una luz de fondo automática para las áreas sombreadas y oscuras
- El control de ganancia semiautomático detecta rápidamente la señal de rastreo y permite un ajuste preciso de la sensibilidad del receptor
- Medición de profundidad hasta 20 pies
- Clasificación CAT IV 600 V, lo que garantiza la seguridad cuando se trabaja con cables energizados
- Construcción robusta y duradera: resistente al agua y al polvo según IP54 y a prueba de caídas desde 1 m (3,28 pies)
- Use la abrazadera de señal para inducir una señal sin hacer contacto eléctrico (incluido con el UAT-620)
- Localización de fallas a tierra con el accesorio opcional A-Frame
Golpear accidentalmente una línea de servicios públicos durante un proyecto puede generar reparaciones costosas y crear situaciones peligrosas para la seguridad pública. Excavar en el lugar equivocado también puede generar demoras y costos innecesarios para su proyecto y, en última instancia, para su empresa. Evite esta interrupción con la serie UAT-600 resistente y duradera de Amprobe, diseñada para identificar con precisión los servicios públicos subterráneos y los servicios enterrados hasta 100 pies de profundidad con una medición de profundidad precisa de 6 metros.

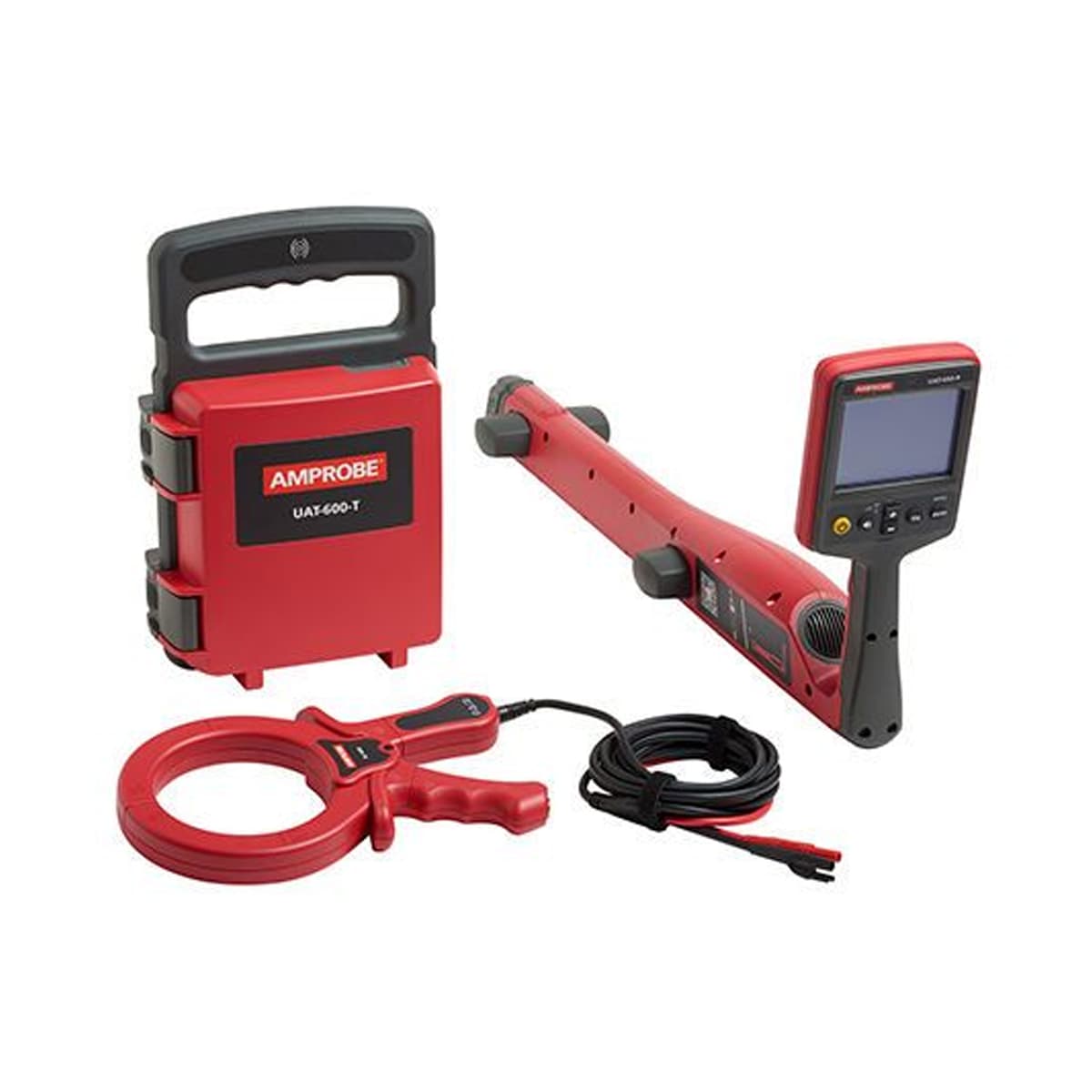

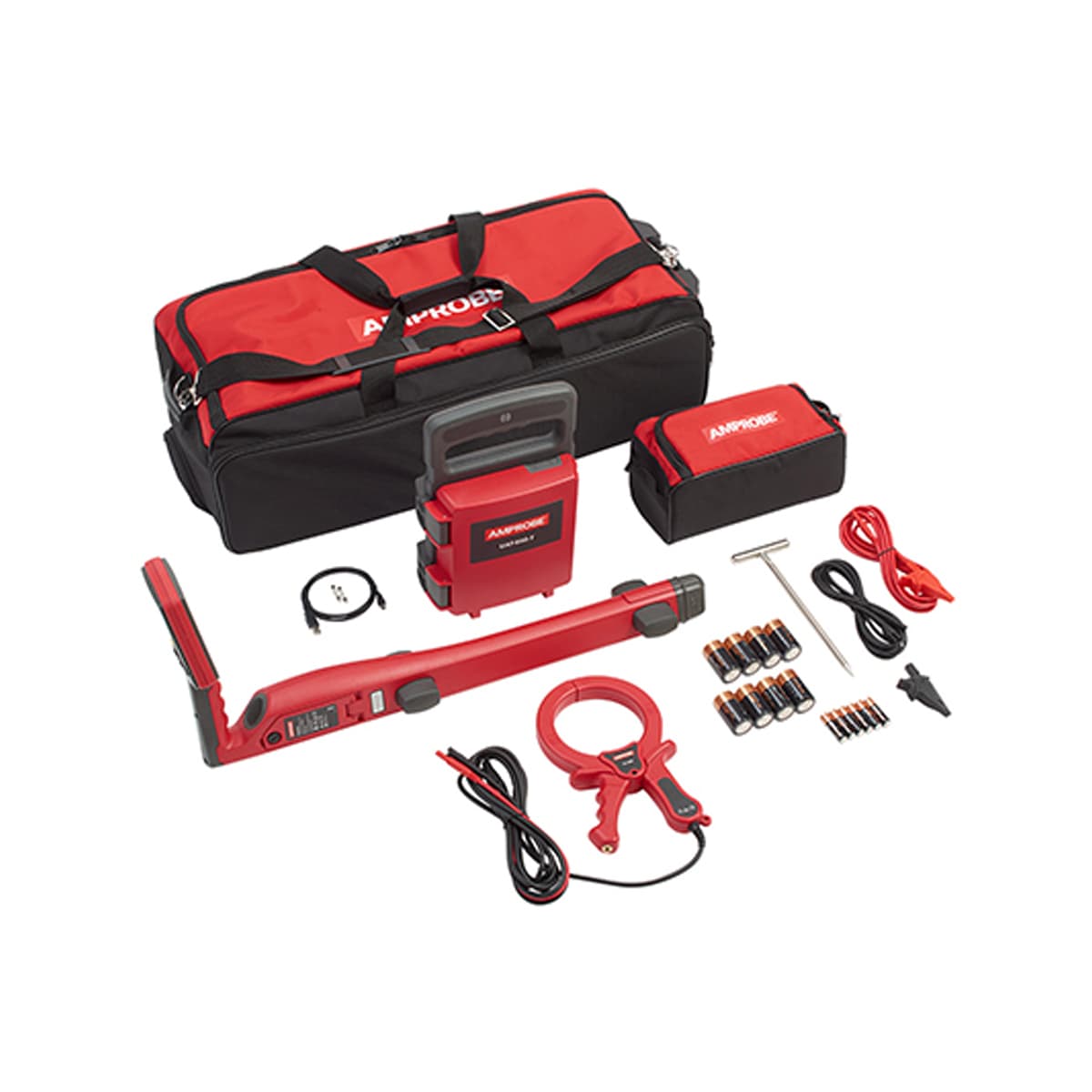

El kit de localización viene completo y listo para usar con un transmisor, un receptor, un kit de cables de prueba, baterías y fusibles adicionales, todo en una bolsa protectora móvil. El kit UAT-620 también incluye una pinza de señal para transmitir una señal cuando no es posible hacer contacto eléctrico con el cable a rastrear. Para aplicaciones donde se requiere la localización de fallas a tierra, use el transmisor UAT-600 en combinación con el accesorio opcional A-Frame.
Principales aplicaciones
- Localice cables energizados de 50/60 Hz que lleven corriente
- Identificar la ubicación de todos los servicios públicos metálicos: tuberías*, cables energizados y desenergizados
- Rastree tuberías* o cables individuales (energizados o desenergizados)
*El rastreo de tuberías y conductos no metálicos es posible después de insertar una cinta pasacables o un cable de metal
Tres modos de prueba para una amplia gama de aplicaciones
- Modo de alimentación pasiva (50/60 Hz): rastreo de líneas energizadas que conducen corriente (no se necesita transmisor)
- Modo de radio pasivo (RF): uso de ondas de radio circundantes para rastrear servicios subterráneos (no se necesita transmisor)
- Modo activo usando el transmisor UAT-600-T
Tres modos activos usando el transmisor UAT-600-T
- Inducción: el transmisor comenzará automáticamente a radiar una señal a su alrededor utilizando una antena interna, utilizada para rastrear
- cables individuales donde no hay acceso a la línea para conectar cables de prueba o una abrazadera.
- Conexión directa con cables de prueba: el método más confiable para rastrear un cable individual o una tubería

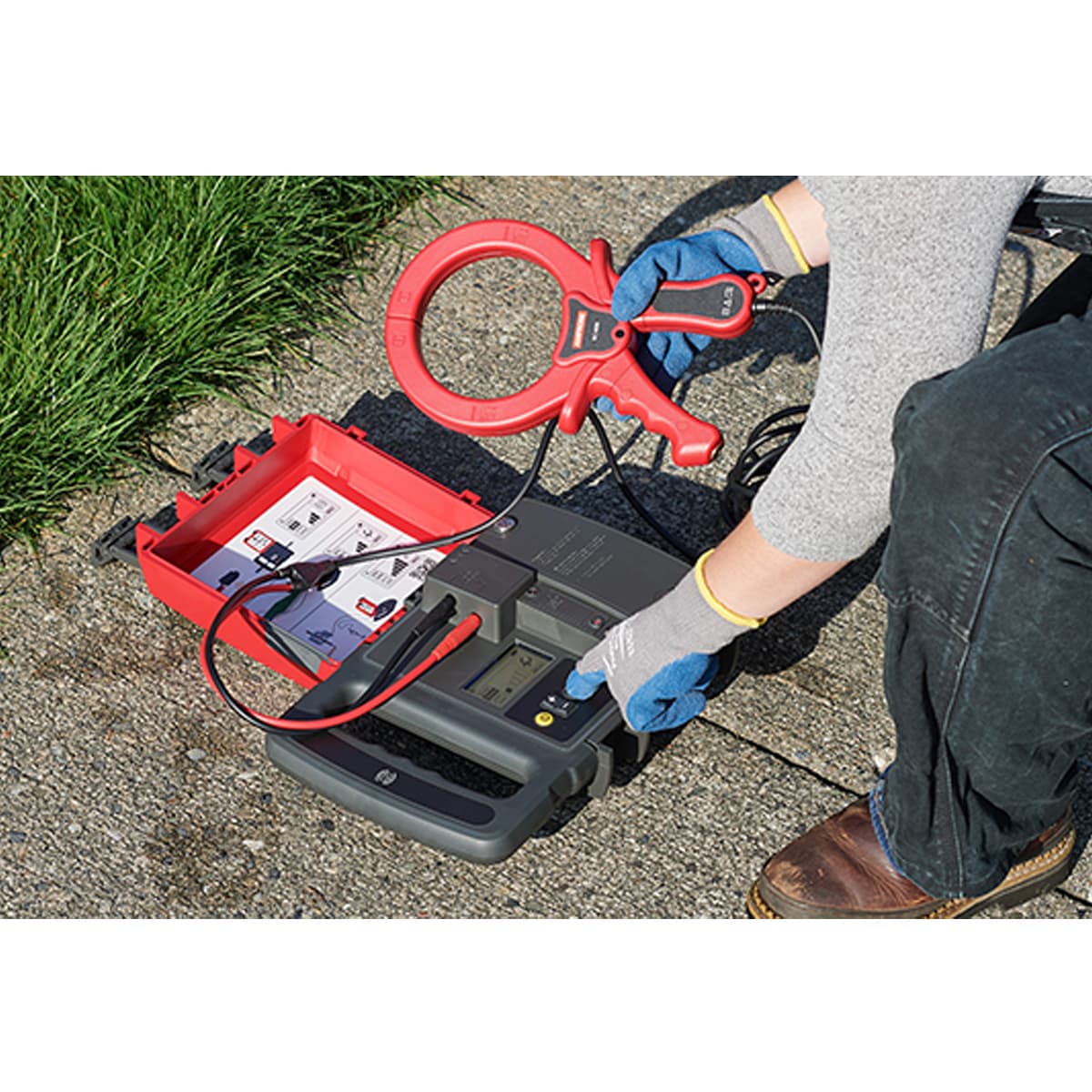

- Abrazadera (incluida en el kit UAT-620, opcional para el kit UAT-610): proporciona un método eficiente y seguro para aplicar una señal de localización a un cable, donde no es posible/seguro obtener acceso a un cable para hacer una contacto eléctrico
Aplicaciones especiales
- 2 opciones de frecuencia: 8 kHz y 33 kHz
- Ubique tuberías no metálicas y líneas de alcantarillado
- Tomar medidas de profundidad y corriente
- Medir voltaje, resistencia y corriente de salida
- Localización avanzada con dos personas
- Localice fallas a tierra con el accesorio opcional AF-600 A-Frame
Seguridad incomparable
Deje de comprometer el tiempo y la seguridad. Lo que realmente distingue a la serie UAT-600 de otros localizadores subterráneos es su clasificación de seguridad CAT IV 600 V. Esto le permite conectar de forma segura el transmisor directamente a una línea energizada de hasta 600 V en un entorno CAT IV. Anteriormente, si una cuadrilla necesitaba rastrear una línea eléctrica específica transmitiendo una señal a través de ella, primero se tenía que desenergizar la línea, lo que aumentaba el tiempo y reducía la productividad.
| Características | Receptor UAT-600-R | Transmisor UAT-600-T | Pinza de señal SC-600 (incluida con UAT-620, opcional para UAT-610) |
| Categoría de medición | CAT IV 600 V | ||
| Tensión/corriente de funcionamiento | 0 a 600 V | 0 a 600 V, 100 A máx. | |
| Frecuencia de funcionamiento/modos de seguimiento | Seguimiento activo: 33 kHz y 8 kHz Seguimiento pasivo: 50/60 Hz y Radio | circuito energizado Modo de inducción: 33 kHz Modos de conexión directa: 8 kHz y 33 kHz Modo pinza: 8 kHz y 33 kHz Circuito desenergizado Modo de inducción: 33 kHz Modos de conexión directa: 8 kHz, 33 kHz, A-Lo/A-Hi Marco A: 8 kHz Modo pinza: 8 kHz y 33 kHz | 33 kHz y 8 kHz |
| Modos de localización | Pico y nulo | – | – |
| Medición de profundidad y precisión | Hasta 20 pies 4 a 10 pies: pm; 3 % 10 pies a 20 pies: pm; 5 % | – | – |
| Retroiluminación de la pantalla | Automática | Sí | – |
| Indicación de audio | Cada vez más cerca de la señal | Pitidos rápidos que muestran que se aplica la mejor señal | – |
| Salida de potencia del modo de transmisión | – | Máx. 3 watts | – |
| Tensión de salida | – | Máx. 50 V rms | – |
| Corriente de salida | – | máx. 250 mA rms, corriente constante en 5 pasos | – |
| Salida de voltaje de señal (nominal) | – | – | 23 V rms a 8 kHz 30 V rms a 33 kHz |
| Medición de tensión de red | – | 0 V a 600 V, 50 Hz a 60 Hz Resolución: 1V Precisión: pm; 10% | – |
| Medición de resistencia (Circuito desenergizado) | – | 0 ohmios; a 999 k ohmios; Rango: 0 ohmios; a 999 ohmios; (resolución: 5 ohmios;) Rango: 1 k ohmio; a 999 k ohmios; (resolución: 1 k ohmio;) Precisión: pm; 10% | – |
| Salida de advertencia de voltaje peligroso | – | ≥ 30 V rms | – |
| Advertencia de tensión de red peligrosa | – | ≥ 30 V rms | – |
| Ajuste de sensibilidad (control de ganancia) | Sí | – | – |
| Sensibilidad a 1 m (típico) | Potencia: 2mA Radio: 20 μA 8 kHz: 5 μA 33 kHz: 5 μA | – | – |
| Pantalla | Pantalla LCD para exteriores de 4,3 pulgadas, 320 x 240 BW con retroiluminación automática | Pantalla LCD (retroiluminación LED) 2,4 x 1,3 pulgadas | – |
| Frecuencia de actualización | Instantánea | Corriente (mA): 10ms Voltaje (V): 15ms Resistencia (ohmios): 330 ms | – |
| Temperatura y humedad de funcionamiento | -20 °C a 50 °C (-4 °F a 122 °F), ≤90 % de HR | ||
| Temperatura y humedad de almacenamiento | -40 °C a 60 °C (-40 °F a 140 °F), ≤90 % de HR | ||
| Altitud de funcionamiento | < 2000 m (< 6561 pies) | ||
| Grado de contaminación | 2 | ||
| Resistencia al agua y al polvo | IP54 | ||
| Prueba de caída | 1 metro (3,28 pies) | ||
| Fuente de alimentación | (6) pilas alcalinas AA de 1,5 V | (8) pilas alcalinas de celda D de 1,5 V | – |
| Apagado automático | 15 minutos inactivo | – | – |
| Duración de la batería | Aprox. 35 horas a 21 °C (70 °F) (típico) | Aprox. 16 horas a 21 °C (70 °F) (típico) | – |
| Protección de sobrecarga | – | 600 Vrms Fusible FF 500 mA, 1000 V, IR 30 kA, Φ6,3×32 mm | – |
| Aprobación de la agencia |   | ||
| Cumplimiento de seguridad | CEI 61010-1, CEI 61010-2-033 CSA/UL 61010-1, CSA/UL 61010-2-033 | CEI 61010-1, CEI 61010-2-033 CSA/UL 61010-1, CSA/UL 61010-2-033 IEC 61010-031, CSA/UL 61010-031 (cables de prueba) | CEI 61010-1, CEI 61010-2-033 CSA/UL 61010-1, CSA/UL 61010-2-033 |
| Tamaño (alto x ancho x largo) | Aprox. 302 x 120 x 779 mm (11,9 x 4,7 x 30,7 pulgadas) | Aprox. 355 x 230 x 120 mm (14 x 9 x 4,7 pulgadas) | Aprox. 295 x 180 x 37 mm (11,6 x 7,1 x 1,4 pulgadas) |
| Peso | Aprox. 1,9 kg (4,2 libras) (baterías instaladas) | Aprox. 3,2 kg (7,0 lb) (baterías instaladas) | Aprox. 0,85 kg (1,9 libras) |
