FLUKE-1775
FLUKE-1775,POWER QUALITY ANALYZER
SKU: 5117278

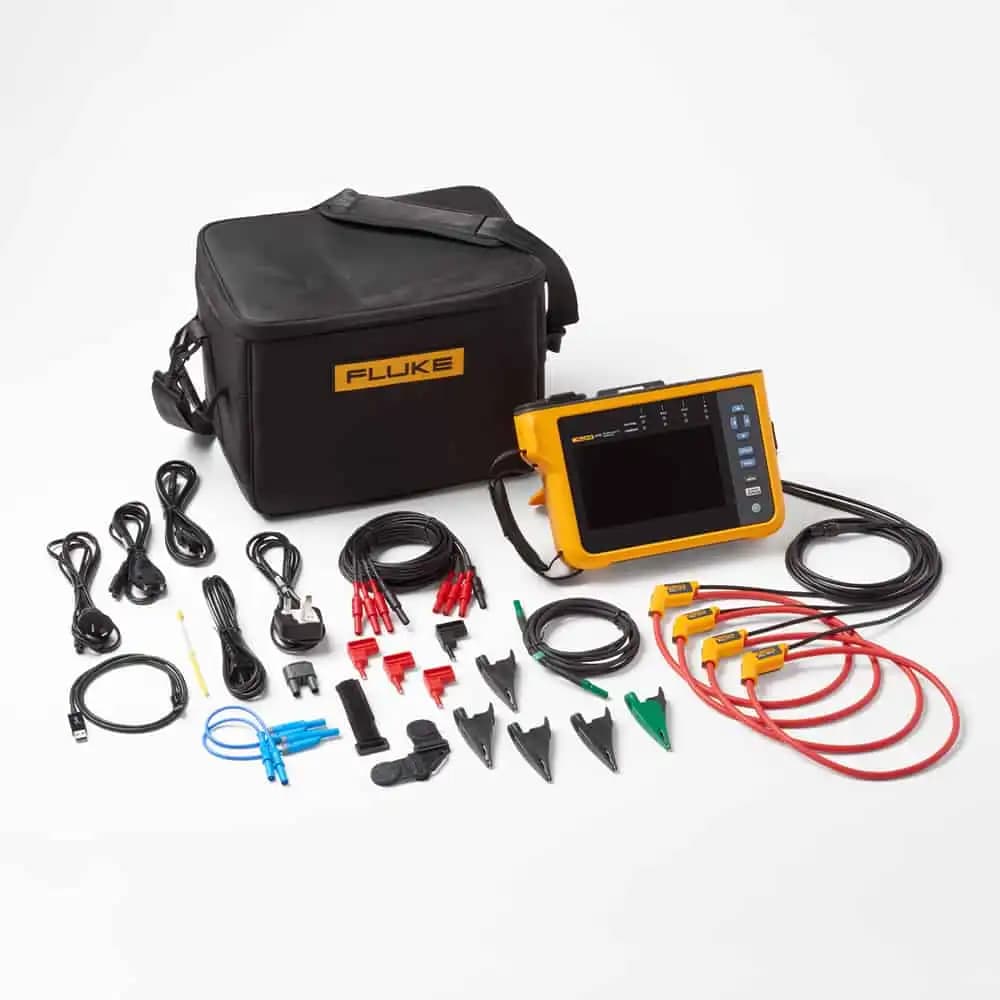

Caracteristicas principales
- Analizador de calidad eléctrica FLUKE-1775
- Sondas de corriente I17XX-FLEX1500 24 iFLEX 1500A 24 2,0 M (24\") (juego de cuatro)
- Cable de prueba de tensión plano FLUKE-17XX de 3 fases + neutro
- Pinzas de cocodrilo negras AC285 (juego de cuatro)
- Pinzas de cocodrilo verdes AC285
- Cable USB-C negro de 1 m
- Cable de alimentación
- Juego de cables de prueba FLK-17XX de 0,18 M
- Cable de prueba verde
- Juego de sondas magnéticas MP1-3R/1B
- Juego de accesorios magnéticos para colgar el instrumentoFLUKE-174X-HANGER
- FLUKE-177X-4204, módulo WiFi/BLE
- Juego de marcadores de cable (para tensión y corriente)
- Adaptador para toma de corriente FLUKE-174X-MA-C8
- Estuche flexible negro
Medidas automáticas. Más flexibilidad. Mejor resolución de problemas de calidad eléctrica.
Los analizadores trifásicos de calidad eléctrica de la serie 1770 de Fluke facilitan el registro, la resolución de problemas y el análisis de calidad eléctrica. La serie 1770, cuyo diseño agiliza y facilita los estudios de calidad eléctrica, ofrece medidas automáticas, una interfaz de usuario intuitiva y una sencilla configuración, las mejores especificaciones de su clase y una plataforma simplificada para generar informes. Este instrumento también se puede alimentar directamente desde el circuito de medida, eliminando así el uso de una toma de corriente o un alargador.
Con la serie 1770 no le pasará nunca por alto un evento crítico de calidad eléctrica, como transitorios rápidos de hasta 8 kV, armónicos de hasta 30 kHz, subidas y bajadas de tensión, y medidas de tensión, corriente y potencia que le permitirán caracterizar su sistema eléctrico.
Captura automática de medidas
Tanto si realiza una prueba rápida del sistema o un estudio detallado de la calidad eléctrica, la clave está en obtener datos coherentes. La serie 1770 de Fluke ofrece un sistema único de captura automática de medidas que le ayudará asegurarse de que recoge los datos correctos en todo momento y le ofrece la flexibilidad de seleccionar y ajustar parámetros específicos según sea necesario. De forma predeterminada se capturan más de 500 parámetros de calidad eléctrica y la configuración guiada facilita la selección de los parámetros adecuados para el sistema. Los datos registrados se pueden ver, descargar y compartir al instante con el software Fluke Energy Analyze Plus, por lo que no tendrá que esperar a finalizar una sesión antes de revisar los resultados o analizar los datos.
Máxima confianza en las medidas
La serie 1770 de Fluke está formada por equipos 2 en 1 que combinan la resolución de problemas de un registrador de calidad eléctrica con las sólidas funciones de análisis y registro de un analizador de calidad eléctrica independiente, todo ello en un solo instrumento portátil y fácil de usar.
La función PQ Meter le ofrece un acceso inmediato a los datos en pantalla en tiempo real mientras trabaja para identificar rápidamente las posibles incidencias durante la resolución de problemas. La función detallada PQ Logging and Analysis elimina la complejidad al realizar estudios de calidad eléctrica ya que le guía a través del proceso de configuración para garantizar que recoge siempre los datos correctos. La unión de estos modos de análisis y una exclusiva función de autocorrección de la conexión de medida le asegura que nunca tendrá que realizar una segunda medida, aunque no esté seguro de lo que buscaba de entrada.
Potente software de análisis con informes fáciles de crear
Los analizadores de calidad eléctrica de la serie 1770 de Fluke incorporan el potente software Fluke Energy Analyze Plus, diseñado para eliminar los problemas que se pueden encontrar en otros programas de software multifunción. Energy Analyze Plus le ayuda a evaluar la calidad eléctrica de forma inmediata y sin una amplia formación.
Energy Analyze Plus facilita como nunca antes la descarga, análisis, seguimiento y generación de informes de los datos relativos a la energía y la calidad eléctrica. Compare rápidamente los resultados con valores históricos, contraste los datos medidos con las normas del sector y con las condiciones locales y fórmese una imagen más completa de lo que ocurre, incluso mientras se recogen los datos. Energy Analyze Plus ofrece asistencia unificada para los registradores de energía y los analizadores de calidad eléctrica de las series 1730, 1740 y 1770 de Fluke.
- Configuración "en el taller" y "en campo" y descarga a través del software de aplicación para PC.
- Descargas de datos sencillas mediante un dispositivo de memoria USB, WiFi, LTE, Ethernet con cable o un cable USB.
- Analice cada dato medido de consumo eléctrico y calidad eléctrica con la función de generación automática de informes.
- La función de generación de informes con solo pulsar un botón crea informes que cumplen normas como EN 50160, IEEE 519, GOST 33073 e IEC 61000-2-2. También exporta datos en formato CSV o compatible con NeQual o PQDIF para su uso con software de terceros.
- El análisis avanzado permite al usuario elegir cualquier parámetro registrado disponible y crear una vista altamente personalizada de las medidas para obtener una correlación de datos avanzada.
Captura de transitorios de tensión de alta velocidad
Todos los días hay sistemas en buen estado que se ven afectados negativamente por los transitorios y no se debe subestimar su potencial para dañar el equipo. Tanto si su sistema experimenta pulsos u oscilaciones transitorias, los resultados pueden ser devastadores y causar problemas que van desde fallos de aislamiento hasta fallos totales del equipo. El Fluke 1775 y el Fluke 1777 incorporan una avanzada tecnología de captura de transitorios para ayudarle a identificar con claridad transitorios de tensión de alta velocidad de manera que disponga de los datos necesarios para detenerlos inmediatamente. El analizador de calidad eléctrica Fluke 1775 tiene una capacidad de muestreo de 1 MHz para capturar transitorios rápidos, mientras que el analizador de calidad eléctrica Fluke 1777 tiene una capacidad de muestreo de 20 MHz para capturar los transitorios más rápidos con gran detalle.
Ideales tanto para sistemas industriales tradicionales como para sistemas de energía renovable o vehículos eléctricos
La serie 1770 de Fluke se ha diseñado para ser segura y fácil de usar en cualquier entorno de medida. La serie 1770 le permite capturar una gama completa de variables de calidad eléctrica, así como formas de onda y transitorios de alta velocidad y armónicos de alta frecuencia, todos ellos visibles al instante en una gran pantalla de alta resolución. Con la mejor categoría de seguridad CAT IV 600 V / CAT III 1000 V de su clase, estos analizadores se pueden utilizar en la entrada de servicio o a la salida para medir entradas CA y CC, y armónicos de hasta 30 kHz. Con la serie 1770 puede estar seguro de que capturará los datos que necesita para tomar mejores decisiones de mantenimiento, sea cual sea la tarea.
| Aplicaciones | 1773 | 1775 | 1777 |
|---|---|---|---|
| Estudios eléctricos y comprobación de carga | • | • | • |
| Estudios de armónicos | • | • | • |
| Disparos molestos de los disyuntores | • | • | |
| Estudios sobre la calidad eléctrica suministrada | • | • | |
| Detección de fallos en los equipos causados por transitorios | • | • |
Conforme a las normas internacionales
La serie 1770 de Fluke ofrece la mayor exactitud de su clase y que cabe esperar de un analizador de calidad eléctrica Fluke, además de cumplir la próxima norma IEC 61000-4-30 Clase A 3ª edición. Además, la serie 1770 se ha diseñado para cumplir los requisitos futuros de la clase A 4ª edición respecto al cumplimiento de las normas EN 50160 e IEEE 519, por lo que estará preparado para afrontar hoy mismo los requisitos de medida del mañana.
Trabaje donde, cuando y como desee
Cuando se trabaja sobre el terreno no hay dos días iguales. Necesita un analizador de calidad eléctrica que pueda llevar siempre consigo y hacer lo que necesite. Con una amplia gama de accesorios y funciones integradas, la serie 1770 de Fluke le hace más fácil el trabajo. El delgado diseño ergonómico y la correa de mano integrada facilitan su sujeción, mientras que el kit para colgarlo facilita su sujeción en un armario. La fuente de alimentación integrada permite alimentar el instrumento directamente desde el circuito de medida, mientras que una batería de 90 minutos le garantiza el acceso y la comprobación de datos incluso cuando no está conectado a un sistema con tensión.
Transfiera datos al PC de forma rápida y sencilla mediante las opciones compatibles con USB C, USB A, Ethernet, WiFi y red móvil, según sus necesidades. Con un módulo GPS interno y un cable de extensión de antena con doble aislamiento opcional para amplificar las señales de GPS en interiores, puede sincronizar en tiempo real sus datos para realizar análisis y solucionar problemas con más exactitud.
Calcule los límites de los armónicos de corriente
Al descargar datos de los analizadores de calidad eléctrica de la serie 1770 de Fluke, el paquete de software Energy Analyze Plus incluido puede comparar los datos estadísticos de las medidas de armónicos de corriente y tensión con normas como EN 50160 o IEEE 519 para determinar si superan los límites permitidos. Esta potente función de mantenimiento predictivo permite observar los armónicos de corriente antes de que se produzca una distorsión en la tensión, lo que permite evitar errores inesperados o situaciones de incumplimiento y aumentar el tiempo de actividad del sistema. Con la proliferación de cargas basadas en inversores y la generación de energía, mantener los armónicos de corriente bajo control es cada vez más importante para garantizar una calidad eléctrica fiable y evitar tiempos de inactividad del sistema.
Principales características
| Entradas de tensión | |
|---|---|
| Número de entradas | 4 entradas, 3 fases y neutro conectado a tierra de protección (PE) (5 conectores) |
| Categoría de seguridad | CAT III 1000 V / CAT IV 600 V |
| Tensión máxima de entrada | 1000 V rms / 1000 V CC (1700 V pico) |
| Rango de tensión nominal | Fase en estrella y monofásica: variable (50 V – 1000 V) Delta: Variable (100 V – 1000 V) Conforme a la norma IEC 61000-4-30 Clase A para tensiones nominales (Vdin) 100 V – 690 V |
| Impedancia de entrada | 10 MΩ entre P-P y P-N, 5 MΩ entre P-PE y N-PE |
| Ancho de banda | CC a 30 kHz para medidas de calidad eléctrica, excepto transitorios |
| Resolución | Muestreo síncrono de 24 bit |
| Frecuencia de muestreo | 80 kS/s a 50/60 Hz |
| Escala | 1:1, variable para el uso de transformadores de potencial |
| Transitorios de tensión | |
|---|---|
| Rango de medida | ±8 kV |
| Velocidad de muestreo | 1775: 1 MS/s 1777: 1 MS/s, 20 MS/s |
| Ancho de banda | CC a 1 MHz |
| Disparador | Nivel de disparo ajustable. Se dispara en componentes de alta frecuencia > 1,5 kHz |
| Resolución | Muestreo síncrono de 14 bit |
| Entradas de corriente | ||
|---|---|---|
| Número de entradas | 4 entradas, 3 fases y neutro, rango seleccionado automáticamente para el sensor conectado | |
| Rango | CA | 1 A a 1500 A con i17XX-FLEX1500 12 1 A a 1500 A con i17XX-FLEX1500 24 3 A a 3000 A con i17XX-FLEX3000 24 6 A a 6000 A con i17XX-FLEX6000 36 40 mA a 40 A con la pinza i40s-EL 4 A a 400 A con la pinza i400s-EL |
| CC | 20 A a 2000 A con la pinza 80i-2010-EL | |
| Ancho de banda | CC a 30 kHz | |
| Resolución | Muestreo síncrono de 24 bit | |
| Frecuencia de muestreo | 80 kS/s a 50/60 Hz | |
| Escala | 1:1, variable | |
| Tensión de entrada | Pinza: 50 mV / 500 mV rms; CF 2,8 Bobina de Rogowski: 15 mV /150 mV rms a 50 Hz, 18 mV / 180 mV rms a 60 Hz; CF 4 todo en el rango de sonda nominal | |
| Impedancia de entrada | 11 kΩ | |
| Entradas auxiliares | |
|---|---|
| Conexión por cable con adaptador 17XX-AUX | |
| Número de entradas | 2 |
| Rango de entrada | Directo: 0 V CC a ±10 V CC 0 V a 1000 V CC |
| Impedancia de entrada | Directa: 2,92 MΩ |
| Factor de escala | Formato: mx + b (ganancia y compensación) configurable por el usuario |
| Unidades mostradas | Configurable por el usuario (hasta 8 caracteres, por ejemplo, °C, psi o m/s) |
| Adquisición de datos de tensión y corriente | |
|---|---|
| Frecuencia de la red de entrada | CC, 50/60 Hz 15% (42,5 Hz … 57,5 Hz, 51 Hz … 69 Hz) |
| Topologías | 1-φ, 1-φ IT, fase dividida, 3-φ delta, 3-φ estrella IT, 3-φ Aron/Blondel (delta de 2 elementos), 3-φ delta terminal abierto, 3-φ delta terminal alto |
| Almacenamiento de datos | Fluke 1773/1775: Memoria interna de 8 GB (ampliable con tarjeta microSD) Fluke 1777: Tarjeta microSD de 32 GB (instalada) |
| Tamaño de la memoria | Normalmente, 10 sesiones de registro de 8 semanas con intervalos de 1 minuto y 100 eventos. El número de sesiones de registro y el periodo de registro dependen de los requisitos del usuario |
| Exactitud en tiempo real | Interna: 3 ppm (0,26 s al día, 8 s al mes) NTP (hora de Internet): En función de la latencia de Internet, normalmente < 0,1 s absolutos respecto a la hora UTC GPS: < 1 ms absoluto respecto a UTC |
| Intervalo de tendencia | |
|---|---|
| Parámetro medido | Consulte el manual de usuario |
| Intervalo de tendencia | Seleccionable por el usuario: 1 s, 3 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min |
| Valores mín./máx. del intervalo promedio | Tensión, corriente: ½ ciclo RMS (20 ms a 50 Hz, 16,7 ms a 60 Hz) Potencia auxiliar: 200 ms |
| Distorsión armónica total (THD) | La THD para tensión y corriente se calcula en 50 armónicos |
| Medidas de calidad eléctrica | ||
|---|---|---|
| Parámetro medido | Consulte el manual de usuario | |
| Armónicos | h0 … h50 Porcentaje del valor fundamental y RMS para tensión, corriente y potencia Ángulos de fase para tensión y corriente hasta h11 | |
| Interarmónicos | ih0… ih50 Porcentaje del valor fundamental y RMS de tensión y corriente | |
| Superarmónicos | 2–9 kHz con ubicaciones de 200 Hz 9–30 kHz con ubicaciones de 2 kHz RMS para tensión y corriente | |
| Método de medida de armónicos | Armónicos en grupos, en subgrupos y únicos de acuerdo con la norma IEC 61000-4-7. Método seleccionado automáticamente basado en la norma de calidad eléctrica preestablecida o configurada por el usuario | |
| Distorsión armónica total (THD) | Calculada en hasta 50 armónicos (dependiendo de la norma de calidad eléctrica seleccionada) | |
| Señalización de la red de suministro | 2 frecuencias en el rango de 110 Hz a 3000 Hz | |
| Eventos | Tensión | Subidas y bajadas de tensión, interrupción, cambio rápido de tensión, señalización de la red de suministro, desviación de la forma de onda, transitorios |
| Corriente | Corriente de arranque | |
| Registros disparados | RMS de medio ciclo de tensión y corriente durante 10 s Forma de onda de tensión y corriente durante 10/12 ciclos Señalización de la red de suministro: RMS de 200 ms de la tensión de señalización de la red de suministro de hasta 120 s Transitorios: Forma de onda de tensión (Fluke 1777: 1 MS/s o 20 MS/s, 500.000 puntos, Fluke 1775: 1 MS/s, 25.000 puntos) | |
| Cumplimiento de las normativas | |
|---|---|
| Alimentación | IEEE 1459 |
| Armónicos | IEC 61000-4-7: Clase 1 IEEE 519 (armónicos de corta duración y de muy corta duración) |
| Flicker (parpadeo) | IEC 61000-4-15 Clase F1 |
| Calidad eléctrica | IEC 61000-4-30 Clase A, IEC 62586 PQI-A-PI |
| Conformidad de calidad eléctrica | EN 50160 + GOST + NEQUAL + NETCODE + FOL |
| Interfaces | |
|---|---|
| Ethernet | 1 Gbit/s 1000BASE-T |
| USB tipo A | USB 2.0 de alta velocidad para unidades flash USB para transferir datos de medidas, actualizaciones de firmware e instalación de licencias. Corriente máxima de alimentación: 500 mA |
| USB-C | USB 2.0 de alta velocidad para la descarga de datos al PC y calibración (requiere un cable USB de tipo A a USB-C o USB-C a USB-C) Fuente de alimentación auxiliar para el analizador (requiere un adaptador de alimentación USB C PD 2.0 o superior compatible con 9 V 1,8 A) USB 3.0 de alta velocidad para unidades flash USB-C para transferir datos de medida, actualizaciones de firmware e instalación de licencias. Corriente máxima de alimentación: 900 mA |
| Módulo WiFi/BLE1 | 802.11 CA 2,4 GHz / 5 GHz, compatibilidad con punto de acceso simultáneo y modo cliente Bluetooth 5.0/BLE Antena: Interna y externa2 |
| Módulo LTE/4G3 | LTE-A Cat 12 Cobertura internacional LTE-A y UMTS/HSPA+ Antena: Externa2 |
| GPS | Conector MCX para conectar una antena GNSS para GPS/GLONASS2 |
| 1 No disponible en las versiones 177X/BASIC. 2 Requiere un cable de extensión de 5 m, ref. de Fluke 5263915. 3 La disponibilidad y los proveedores compatibles varían según el país. Consulte a su representante local de Fluke. | |
Exactitud de medida eléctrica
| Parámetro | Rango | Resolución | Exactitud intrínseca en las condiciones de referencia % de la lectura + % de la escala completa | |
|---|---|---|---|---|
| Tensión | 1000 V | 0,1 V | 0,1% de la tensión nominal conforme a la norma IEC 61000-4-30 Clase A1,2 ±(0,04% + 0,004%)3 | |
| Subidas y bajadas de tensión | – | 0,1 V | 0,2% de Vnom1,2 | |
| Transitorios de tensión | ±8 kV pico | – | ±(5% + 0,25%) | |
| Armónicos/interarmónicos de tensión | 100% | 0,1% / 0,1 mV | ≥1% Vnom1: ±2,5% lectura <1% Vnom1: ±0,025 Vnom | |
| THD de tensión | 100% | 0,1% / 0,1 V | ±(2,5% + 0,5%) | |
| Distorsiones de tensión de 2-9 kHz | 100 V máx | 0,1 mV | ±(2,5% + 0,1 V) | |
| Distorsiones de tensión de 9-30 kHz | 100 V máx | 0,1 mV | ±(2,5% + 0,1 V) | |
| Corriente (modo de pinza de Rogowski) | Con iFlex 1500A, i17XX-FLEX1500 24 | 150 A 1500 A | 0,01% 0,1 A | ±(1% + 0,02%) |
| Con iFlex 3000A, i17XX-FLEX3000 24 | 300 A 3000 A | 0,01 A 0,1 A | ±(1% + 0,03%) | |
| Con iFlex 6000A, i17XX-FLEX6000 36 | 600 A 6000 A | 0,1 A 1 A | ±(1,5% + 0,03%) | |
| Con pinza de CA 40 A, i40s-EL | 4 A 40 A | 0,001 A 0,01 A | ±(0,7% + 0,02%) | |
| Con pinza de CA 400 A, i400s-EL | 40 A 400 A | 0,01 A 0,1 A | ±(2% + 0,2%) ±(0,7% + 0,1%) | |
| Con pinza de CA/CC 2000 A, 80i-2010s-EL | 200 A 2000 A | 0,01 A 0,1 A | ±(0,8% + 0,2%) | |
| Corriente mín./máx. | 100% | definida por el accesorio | x2 exactitud intrínseca | |
| Armónicos/interarmónicos de corriente | 100% | 0,1% / 0,01 A | ≥3% Inom: ±2,5% sobre la lectura 4 <3% Inom: ±0,15% de Inom | |
| THD de corriente | 100% | 0,1% | ±(2,5% + 0,5%) | |
| Frecuencia | 42,5 Hz … 69 Hz | 0,001 Hz | ±0,01 Hz | |
| Desequilibrio de tensión | 100% | 0,1% | ±0,15% | |
| Desequilibrio de corriente | 100% | 0,1% | ±0,15% | |
| Flicker (parpadeo): Pinst, Pst, Plt (instantáneo, corta duración y larga duración) | 0 a 20 | 0,01 | 5% | |
| Tensión de señalización de la red de suministro | Hasta 3 kHz 0-15% de Vnom | 0,1 V / 0,1% | 1-3% Vnom: ±0,15% de Vnom 3-15% Vnom: ±5% lectura | |
| Entrada auxiliar | ±10 V | 0,1 mV | ±(0,2% + 0,05%) | |
| 1 Tensión nominal en un rango de 100 a 690 V, también denominada Udin. 2 0 °C a 45 °C: x2 exactitud intrínseca. Fuera del rango de 0 °C a 45 °C: x3 exactitud intrínseca. 3 Solo para laboratorios de calibración. 4 Con iFlex 1500A, I17XX-FLEX1500 24 | ||||
Potencia/energía
| Parámetro | Entrada directa1 | Pinza i40s-EL |
|---|---|---|
| Rango de potencia W, VA, var | Pinza: 50 mV / 500 mV Rogowski: 15 mV / 150 mV | 4 A / 40 A |
| Pinza: 50 W / 500 W Rogowski: 15 W / 150 W | 4 kW / 40 kW | |
| Resolución máxima W, VA, var | 0,1 W | 1 W / 10 W |
| Fase (tensión a corriente)1 | ±0,2° | ±1° |
| Parámetro | iFlex 1500A, I17XX-FLEX1500 24 | iFlex 3000A, I17XX-FLEX3000 | iFlex 6000A, I17XX-FLEX6000 |
|---|---|---|---|
| Rango de potencia W, VA, var | 150 A / 1500 A | 300 A / 3000 A | 600 A / 6000 A |
| 150 kW / 1,5 MW | 300 kW / 3 MW | 600 kW / 6 MW | |
| Resolución máxima W, VA, var | 0,1 kW / 1 kW | 1 kW / 10 kW | 1 kW / 10 kW |
| Parámetro | I17XX-FLEX1500 24 | I17XX-FLEX3000 | I17XX-FLEX6000 | |
|---|---|---|---|---|
| Potencia activa P | FP ≥ 0,99 | 150 A / 1500 A | 300 A / 3000 A | 600 / 6000 A |
| 1,2% + 0,005% | 1,2% + 0,0075% | 1,7% + 0,0075% | ||
| Energía activa Ea | 0,1 ≤ FP < 0,99 | (1,2+√(1-PF2)/(2 PF)) % + 0,005% | (1,2+√(1-PF2)/(2 PF)) % + 0,0075% | (1,7+√(1-PF2)/(2 PF)) % + 0,0075% |
| Potencia aparente S Energía aparente Eap | 0 ≤ FP ≤1 | 1,2% + 0,005% | 1,2% + 0,0075% | 1,7% + 0,0075% |
| Potencia reactiva Q Energía reactiva Er | 0 ≤ FP ≤1 | 2,5% de la energía/potencia aparente medida | ||
| Incertidumbre adicional (% de rango alto de potencia) | VP-N > 250 V | 0,02% | 0,02% | 0,02% |
| Fase (tensión a corriente) | – | 0,28° | 0,28° | 0,28° |
1 Tensión nominal en un rango de 100 a 690 V, también denominada Udin. Condiciones de referencia Condiciones ambientales: 23 °C ±5 °C, instrumento en funcionamiento durante un mínimo de 30 minutos, sin campos magnéticos/eléctricos externos, HR < 65% Condiciones de entrada: Cos φ/FP=1, señal sinusoidal f=50/60 Hz, alimentación 120 V / 230 V ±10% Especificaciones de corriente y potencia: Carga de tensión de entrada >100 V Corriente de entrada > 10% del rango de corriente Conductor principal de las pinzas o bobina de Rogowski en posición central Coeficiente de temperatura: Sumar 0,1 x la exactitud especificada por cada grado por encima de 28 °C o por debajo de 18 °C | ||||
Especificaciones generales
| Principales características | |
|---|---|
| Garantía | Analizador: 2 años (batería no incluida) Accesorios: 1 año (incluida la batería) |
| Ciclo de calibración | 2 años |
| Tamaño (largo x ancho x alto) | 28,0 cm x 19,0 cm x 6,2 cm (11,0" x 7,5" x 2,4") |
| Peso | 2,1 kg (4,6 lb) |
| Protección antirrobo | Ranura para candado Kensington |
| Especificaciones ambientales | |
|---|---|
| Rango de temperaturas de funcionamiento | -10 °C a 50 °C |
| Rango de temperatura de almacenamiento | -20 °C a 60 °C |
| Humedad de funcionamiento | IEC 60721-3-3: 3K5, modificado: -10 °C a 30 °C ≤95%, sin condensación ni hielo 35 °C: 70% 40 °C: 55% 50 °C: 35% |
| Protección de la carcasa | IEC 60529: IP50 |
| Vibraciones | IEC 60721-3-3 / 3M2 |
| Alimentación | |
|---|---|
| Rango de tensión | 100 V – 600 V -15% / +10% (85 V … 660 V) |
| Consumo | Máx. 40 VA |
| Frecuencia de la red | 50/60 Hz (42,5 Hz … 69 Hz) |
| SAI | Batería de ión-litio BP1770 con un mayor rango de temperatura, sustituible por el cliente Autonomía de la batería en funcionamiento: 1,5 h |
| Seguridad | |
|---|---|
| Especificaciones generales | IEC 61010-1: Grado de contaminación 2 |
| Alimentación | Categoría de sobretensión IV 600 V Con adaptador de red MA-C8: Categoría de sobretensión CAT II 300 V |
| Medida | IEC 61010-2-030: CAT IV 600 V, CAT III 1000 V |
| Altitudes de 2000 m a 4000 m | Con reducción a: Alimentación: CAT IV 300 V Con adaptador MA-C8: CAT II 150 V Medida: CAT IV 300 V, CAT III 600 V, CAT II 1000 V |
