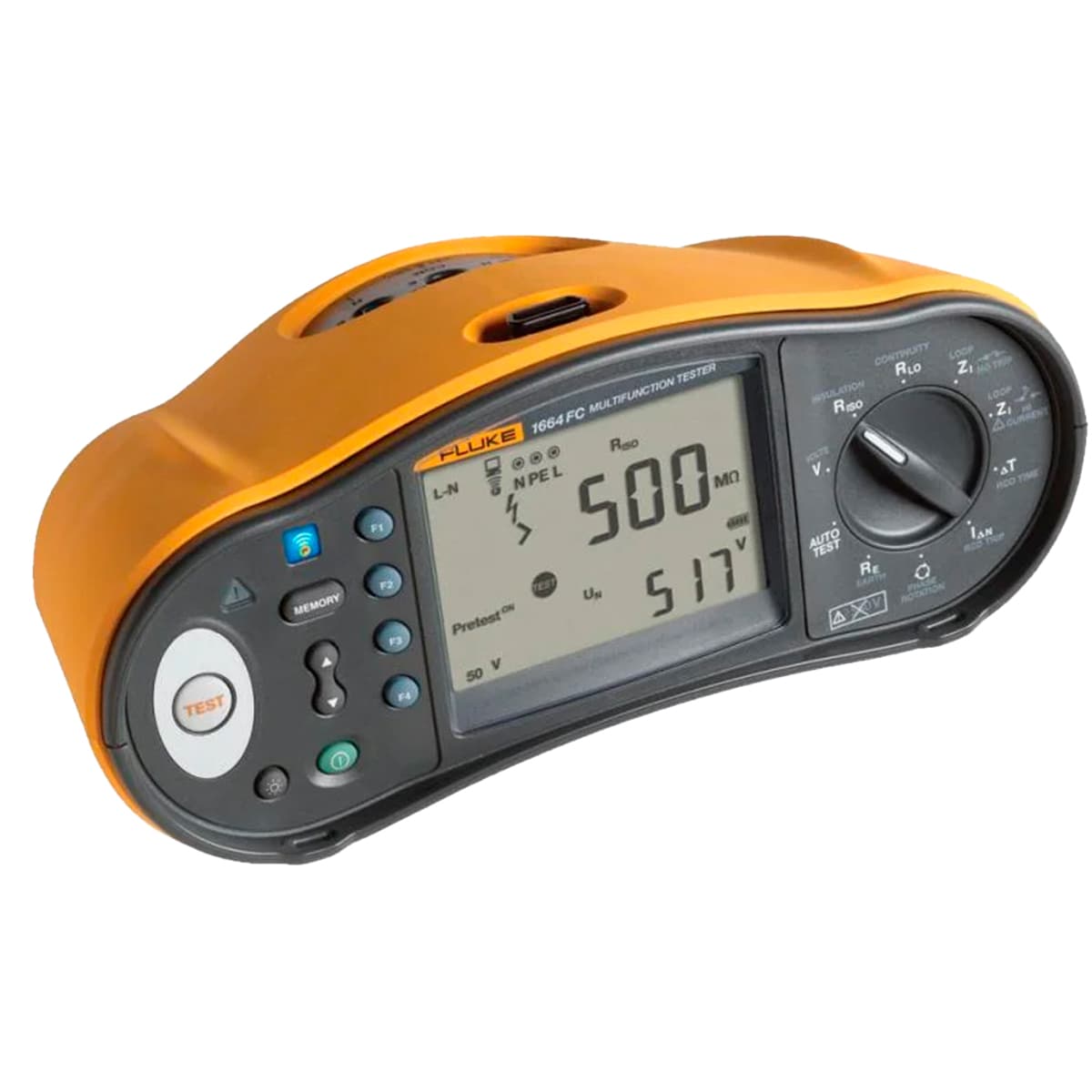

FLK-1664FC/FVF AU
Comprobador de Instalaciones Eléctricas.
SKU: 4547079
Caracteristicas principales
El 1664 FC ofrece un mayor potencial al poner a su disposición comprobaciones rápidas y eficientes de todas las normativas vigentes, protegiendo asimismo los dispositivos que pueden seguir conectados de manera involuntaria al sistema comprobado, y facilitando la colaboración al poder compartir los resultados mediante un smartphone.
- Función de prueba automática para realizar pruebas de impedancia de bucle/línea, de tiempo de disparo/corriente de disparo del interruptor diferencial (RCD), y de aislamiento con una sola conexión y con tan solo presionar un botón.
- Modo de bucle de alta corriente adicional. Mediciones más rápidas en comparación con las pruebas de bucle de modo sin disparo para los RCD.
- Memoria Z máx. para realizar pruebas de bucle: evaluación sencilla de los valores más altos de las pruebas de bucle.
- Exclusivo adaptador para una compensación rápida, muy confiable y precisa de los cables de prueba y del cable de alimentación.
- Rápidas medidas de tensión entre L-N, L-PE y N-PE con el cable de alimentación. Sin necesidad de cambiar las conexiones de medición.
- Medición de la corriente de disparo y del tiempo de disparo de los RCD en paralelo (RCD de tipo CA y A).
- Dos mediciones al mismo tiempo y una pantalla doble. Es posible realizar mediciones de la corriente previsible de falla a tierra (PEFC) o de la corriente previsible de cortocircuito (PSC) y de la impedancia de bucle y visualizarlas al mismo tiempo, lo que permite ahorrar tiempo.
- Pruebas de anillos: Seleccione la toma de entrada requerida con las teclas, sin necesidad de intercambiar los cables de prueba.
- Función de inicio automático para las pruebas de bucle y RCD: Las pruebas comienzan cuando se estabiliza la tensión de alimentación.
- El pulsador táctil detecta tensiones de tierra elevadas superiores 50 V, lo que indica un peligro potencial.
- Incluye los cables y las pinzas de prueba SureGrip diseñados con seguridad, que le entregan al usuario un agarre cómodo y confiable y resultados uniformes.
- El mando giratorio indica claramente la función seleccionada, todo en un solo lugar sin complejos menús de varios niveles.
- Gran pantalla con retroiluminación, símbolos claros y con un amplio ángulo de presentación para realizar lecturas fáciles y seguras.
- Indicación PASA/NO PASA para los resultados de las pruebas del RCD.
- Modo variable de la corriente de prueba del RDC, para realizar ajustes personalizados.
- Resistencia de bucle y de línea con resolución de mΩ.
- Comprobación de RCD sensibles a CC (tipo B).
- Memoria extendida con 3 capas.
- Utilice las corrientes de prueba de continuidad para medir los devanados del motor.
- Soporta caídas de 1 metro.
- Compacto, ligero (menos de 1,3 kg) y con correa para el cuello acolchada que permite tener las manos libres para realizar las pruebas diarias.
Protege los artefactos, comparte los resultados de forma inalámbrica, realiza siete pruebas con un solo toque
El medidor de aislamiento Fluke 1664 FC es el único medidor con "PreTest de aislamiento". El medidor detiene la prueba de aislamiento si detecta que hay un artefacto conectado al sistema bajo prueba, lo que ayuda a eliminar los daños accidentales. Además, el medidor 1664 FC cuenta con Fluke Connect ®, lo que permite enviar los resultados de las pruebas a su smartphone y colaborar con los colegas. La función de prueba automática realiza siete pruebas con tan solo presionar un botón, lo que reduce el número de conexiones manuales y disminuye la posibilidad de cometer errores.
Prueba automática de aislamiento
Proteja la instalación. Evite los errores costosos.
El medidor de aislamiento Fluke 1664 FC es el único equipo con "PreTest de aislamiento", que le advierte acerca de serios y costosos errores potenciales. Si el medidor detecta que hay un artefacto conectado al sistema en el que se está realizando la prueba, detendrá la prueba de aislamiento y mostrará una advertencia visual. Esto ayuda a eliminar los daños accidentales a los equipos periféricos y mantiene a sus clientes satisfechos.
Fluke Connect y almacenamiento FlukeCloud™
Comparta desde cualquier lugar.
Manténgase sincronizado aunque usted y su equipo estén en distintos lugares. Fluke Connect permite que el medidor de aislamiento 1664 FC envíe los resultados de las pruebas a su smartphone, por lo que puede conectarse y colaborar con los colegas. Es la manera más rápida para que su equipo vea lo que usted ve, lo que ayuda a obtener aprobaciones desde el terreno.
Recuperar los resultados almacenados desde cualquier lugar
El almacenamiento FlukeCloud™ permite recuperar los resultados almacenados desde la oficina o el terreno, a fin de poder tomar decisiones en tiempo real. Además, puede importar los datos al software de administración de datos de Fluke para procesar y generar certificados. También puede obtener una protección de datos de clase mundial. Confiable. Seguro. Rápido. Más preciso. Todo gracias al poder de Fluke Connect.
La prueba automática reduce el tiempo de prueba hasta en un 40 %
La función de prueba automática realiza las cinco pruebas de instalación requeridas en una secuencia, lo que garantiza el cumplimiento de las normas locales de instalación. Reduce el número de conexiones manuales, disminuye la posibilidad de cometer errores y reduce el tiempo de prueba hasta en un 40 % en comparación con los modelos Fluke anteriores.
| Medición de tensión de CA | ||
| Rango | 500 V | |
| Resolución | 0,1 V | |
| Exactitud entre 45 Hz ~ 66 Hz | 0,8 % + 3 | |
| Impedancia de entrada | 360 kΩ | |
| Protección contra sobrecargas | 660 V rms | |
| Pruebas de continuidad (RLO) | ||
| Rango (selección automática de rangos) | 20 Ω/200 Ω/2000 Ω | |
| Resolución | 0,01 Ω/0,1 Ω/1 Ω | |
| Tensión de circuito abierto | > 4 V | |
| Medición de resistencia de aislamiento (RISO) | ||
| Tensiones de prueba | 50-100-250-500-1000 V | |
| Exactitud de la tensión de prueba (a corriente de prueba nominal) | +10 %, -0 % | |
| Tensión de prueba | 50 V 100 V 250 V 500 V 1000 V | |
| Intervalo de resistencia de aislamiento | 20 MΩ /50 MΩ 20 MΩ / 100 MΩ 20 MΩ / 200 MΩ 20 MΩ / 200 MΩ / 500 MΩ 20 MΩ / 200 MΩ / 1000 MΩ | |
| Resolución | 0,01 MΩ / 0,1 MΩ 0,01 MΩ / 0,1 MΩ 0,01 MΩ / 0,1 MΩ 0,01 MΩ / 0,1 MΩ / 1 MΩ 0,01 MΩ / 0,1 MΩ / 1 MΩ | |
| Corriente de prueba | 1 mA a 50 kΩ 1 mA a 100 kΩ 1 mA a 250 kΩ 1 mA a 500 kΩ 1 mA a 1 MΩ | |
| Impedancia de bucle y línea (ZI) | ||
| Rango | Modo 10 Ω/0,001 Ω/mΩ de corriente alta | |
| Resolución | 0,01 Ω/0,1 Ω/1 Ω | |
| Prueba de corriente previsible de fallo a tierra y PSC | ||
| Rango | 1000 A/10 kA (50 kA) | |
| Resolución | 1 A/0,1 kA | |
| Cálculo | La corriente previsible de falla a tierra (PEFC) o la corriente previsible de cortocircuito (PSC) se determinan a partir de la división del valor medido de la tensión de alimentación entre los valores medidos de resistencia de bucle (L-PE) o resistencia de línea (L-N), respectivamente. | |
| Pruebas de RCD, tipos de RCD probados | ||
| Tipo de RCD | AC¹ G²,S³ | |
| Modelo 1664 | A, AC, B ="5", S | |
| Notas | ¹Responde a CA ²General, sin retardo ³Retardo ="4"Responde a señal de pulsos ="5"Responde a una señal uniforme de CC | |
| Prueba de velocidad de disparo (ΔT) | ||
| Ajustes de corriente¹ | 10-30-100-300-500-1000 mA a VAR 10-30-100 mA | |
| Multiplicador | x ½, x 1 x 5 | |
| Rango de medida | RCD tipo G | 310 ms 50 ms |
| RCD tipo S | 510 ms 160 ms | |
| Notas | ¹Solo tipo CA de 1000 mA Máximo de 700 mA en tipo A en modo VAR El modo VAR no se encuentra disponible para el tipo B. | |
| Pruebas de rampa/mediciones de corriente de disparo RCD/FI (IΔN) | ||
| Rango de corriente | Desde un 30 % al 110 % de corriente nominal de RCD¹ | |
| Incremento | Un 10 % de IΔN² | |
| Intervalo | Tipo G | 300 ms/incremento |
| Tipo S | 500 ms/escalón | |
| Exactitud de la medida | ± 5% | |
| Rangos de corriente de prueba especificados (EN 61008-1) | Desde un 50 % al 100 % para el tipo CA Desde un 35 % al 140 % para el tipo A (>10 mA) Desde un 35 % al 200% para el tipo A (≤10 mA) Desde un 50 % al 200 % para el tipo B ²Un 5 % para el tipo B | |
| Notas | ¹Desde un 30 % al 150 % para el tipo A IΔN > 10 mA Desde un 30 % al 210 % para el tipo A IΔN = 10 mA Desde un 20 % al 210 % para el tipo B | |
| Prueba de resistencia a tierra (RE) | ||
| Rango | 200 Ω/2000 Ω | |
| Resolución | 0,1 Ω/1Ω | |
| Frecuencia | 128 Hz | |
| Tensión de salida | 25 V | |
| Indicación de secuencia de fases | ||
| Icono |  El indicador de secuencia de fase está activo. | |
| Especificaciones generales | ||
| Tamaño (largo x ancho x alto) | 10 x 25 x 12,5 cm | |
| Peso (con baterías) | 1,3 Kg | |
| Tamaño y cantidad de las baterías | 6 baterías tipo AA | |
| Sellado | IP-40 | |
| Seguridad | Cumple con las normas EN/IEC 61010-1 y EN/IEC 61010-2-034 | |
| Sobretensión | CAT III/500 V; CAT IV 300 V | |
| Rendimiento | EN61557-1 a EN61557-7 y EN61557-10 | |
