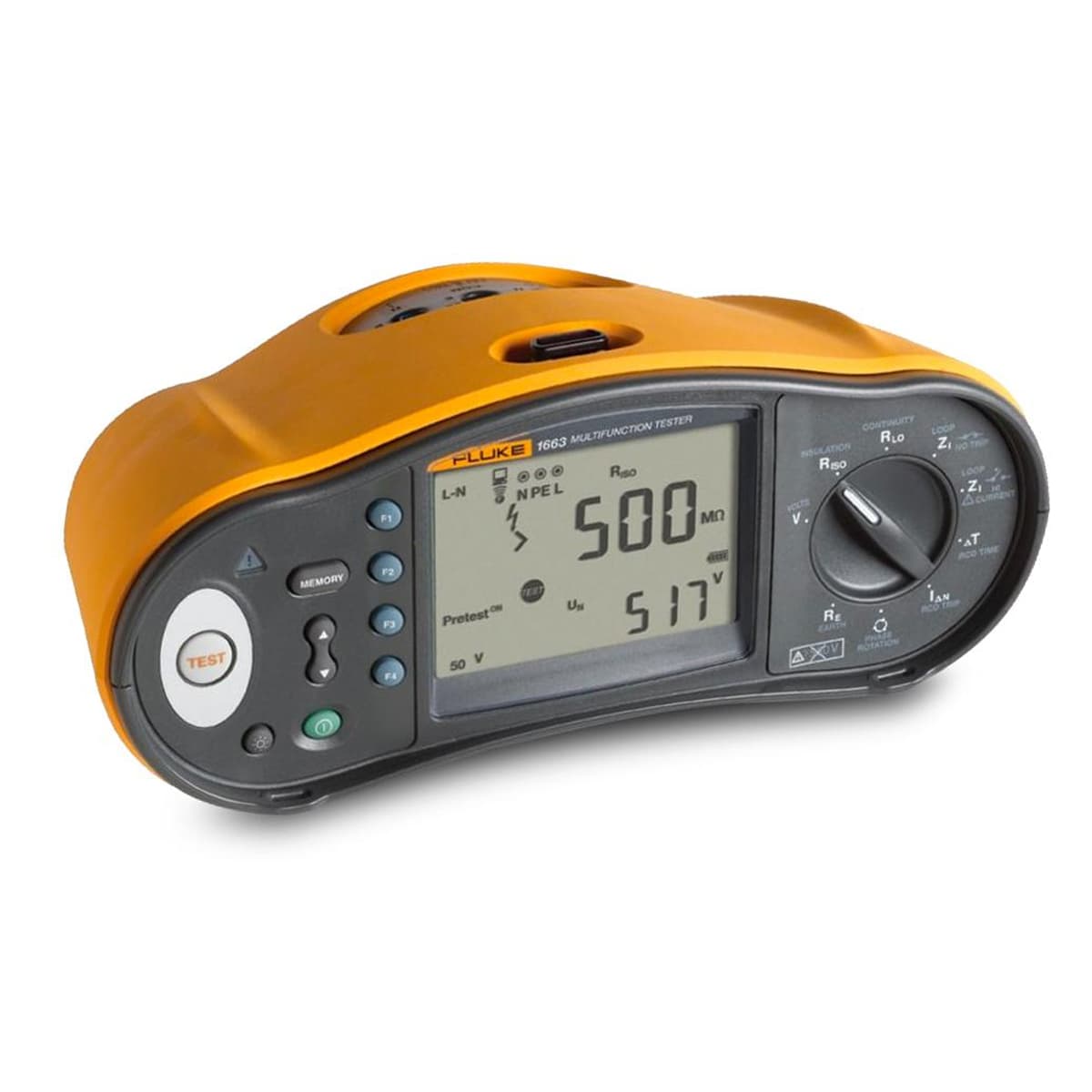

FLK-1663/FVF AU
Comprobador de Instalaciones Eléctricas.
SKU: 4547022
Caracteristicas principales
El medidor 1663 pone más poder en sus manos mediante la realización rápida y eficiente de pruebas que cumplen con todas las regulaciones locales, lo que protege los artefactos que puedan estar conectados por descuido al sistema bajo prueba, y hace que resulte más fácil compartir los resultados de la pruebas a través del smartphone.
Funciones de medición
- Continuidad en entradas L-N, N-PE
- Comprobación de RCD sensibles a CC (tipo B)
- Resistencia de tierra
- Frecuencia y tensión
- Comprobador de polaridad del cableado, detecta los cables N dañados
- Resistencia de aislamiento
- Continuidad y resistencia
- Medición de los devanados del motor con una prueba de continuidad
- Resistencia de bucle y línea
- Prueba de corriente eventual de falla a tierra (PEFC/IK)
- Corriente previsible de cortocircuito (PSC/IK)
- Tiempo de conmutación de interruptores por corriente diferencial
- Nivel de disparo de RCD (prueba de rampa)
- Medición de la corriente y del tiempo de disparo para los RCD tipo A y CA en una prueba
- Corriente variable de RCD
- Secuencia de prueba automática de interruptores por corriente diferencial
- Indicador de secuencia de fases
Otras características
- Inicio automático intercambiable entre encendido y apagado para los RCD y pruebas de bucle
- Autocomprobación
- Pantalla iluminada
Interfaz de memoria
- Memoria Z máx
- Memoria
- Interfaz de computadora (cuando se utiliza con el software opcional FlukeView y Fluke DMS)
- Fecha y hora (cuando se utiliza con el software FlukeView opcional)
Accesorios incluidos
- Cable de alimentación de entrada simple de servicio pesado
- Estuche rígido
- Sonda de control remoto
- Adaptador para compensación
- Soporta caídas de 1 metro
- Compacto, ligero (menos de 1,3 kg) y con correa para el cuello que permite tener siempre las manos libres para el trabajo diario
El medidor ideal para profesionales dedicados.
Este instrumento es ideal para los usuarios profesionales, ya que cuenta con una funcionalidad completa, una avanzada capacidad de medición y es muy fácil de usar. Su funcionamiento es intuitivo y fácil de dominar por los trabajadores de terreno en todos los niveles.
| Medición de tensión de CA | |
| Rango | 500 V |
| Resolución | 0,1 V |
| Exactitud entre 45 Hz ~ 66 Hz | 0,8 % + 3 |
| Impedancia de entrada | 360 kΩ |
| Protección contra sobrecargas | 660 V rms |
| Pruebas de continuidad (RLO) | |
| Rango (selección automática de rangos) | 20 Ω/200 Ω/2000 Ω |
| Resolución | 0,01 Ω/0,1 Ω/1 Ω |
| Tensión de circuito abierto | > 4 V |
| Medición de resistencia de aislamiento (RISO) | |
| Tensiones de prueba | 50-100-250-500-1000 V |
| Exactitud de la tensión de prueba (a corriente de prueba nominal) | +10 %, -0 % |
| Tensión de prueba | 50 V 100 V 250 V 500 V 1000 V |
| Intervalo de resistencia de aislamiento | 20 MΩ /50 MΩ 20 MΩ / 100 MΩ 20 MΩ / 200 MΩ 20 MΩ / 200 MΩ / 500 MΩ 20 MΩ / 200 MΩ / 1000 MΩ |
| Resolución | 0,01 MΩ / 0,1 MΩ 0,01 MΩ / 0,1 MΩ 0,01 MΩ / 0,1 MΩ 0,01 MΩ / 0,1 MΩ / 1 MΩ 0,01 MΩ / 0,1 MΩ / 1 MΩ |
| Corriente de prueba | 1 mA a 50 kΩ 1 mA a 100 kΩ 1 mA a 250 kΩ 1 mA a 500 kΩ 1 mA a 1 MΩ |
| Impedancia de bucle y línea (ZI) | |
| Rango | Modo 10 Ω/0,001 Ω/mΩ de corriente alta |
| Resolución | 0,01 Ω/0,1 Ω/1 Ω |
| Prueba de corriente previsible de fallo a tierra y PSC | |
| Rango | 1000 A/10 kA (50 kA) |
| Resolución | 1 A/0,1 kA |
| Cálculo | La corriente previsible de falla a tierra (PEFC) o la corriente previsible de cortocircuito (PSC) se determinan a partir de la división del valor medido de la tensión de alimentación entre los valores medidos de resistencia de bucle (L-PE) o resistencia de línea (L-N), respectivamente. |
| Pruebas de RCD, tipos de RCD probados | ||
| Tipo de RCD | AC¹ G²,S³ | |
| Modelo 1663 | A ="4", AC¹, G²,S³ | |
| Notas | ¹Responde a CA ²General, sin retardo ³Retardo ="4"Responde a señal de pulsos ="5"Responde a una señal uniforme de CC | |
| Prueba de velocidad de disparo (ΔT) | ||
| Ajustes de corriente¹ | 10-30-100-300-500-1000 mA a VAR 10-30-100 mA | |
| Multiplicador | x ½, x 1 x 5 | |
| Rango de medida | RCD tipo G | 310 ms 50 ms |
| RCD tipo S | 510 ms 160 ms | |
| Notas | ¹Solo tipo CA de 1000 mA Máximo de 700 mA en tipo A en modo VAR El modo VAR no se encuentra disponible para el tipo B. | |
| Pruebas de rampa/mediciones de corriente de disparo RCD/FI (IΔN) | ||
| Rango de corriente | Desde un 30 % 110 % de corriente nominal de RCD¹ | |
| Incremento | Un 10 % de IΔN² | |
| Intervalo | Tipo G | 300 ms/incremento |
| Tipo S | 500 ms/escalón | |
| Exactitud de la medida | ± 5% | |
| Rangos de corriente de prueba especificados (EN 61008-1) | Desde un 50 % al 100 % para el tipo CA Desde un 35 % al 140 % para el tipo A (>10 mA) Desde un 35 % al 200% para el tipo A (≤10 mA) Desde un 50 % al 200 % para el tipo B ²Un 5 % para el tipo B | |
| Notas | ¹Desde un 30 % al 150 % para el tipo A IΔN > 10 mA Desde un 30 % al 210 % para el tipo A IΔN = 10 mA Desde un 20 % al 210 % para el tipo B | |
| Prueba de resistencia a tierra (RE) | ||
| Rango | 200 Ω/2000 Ω | |
| Resolución | 0,1 Ω/1Ω | |
| Frecuencia | 128 Hz | |
| Tensión de salida | 25 V | |
| Indicación de secuencia de fases | ||
| Icono |  El indicador de secuencia de fase está activo. | |
| Especificaciones generales | ||
| Tamaño (largo x ancho x alto) | 10 x 25 x 12,5 cm | |
| Peso (con baterías) | 1,3 Kg | |
| Tamaño y cantidad de las baterías | 6 baterías tipo AA | |
| Sellado | IP-40 | |
| Seguridad | Cumple con las normas EN/IEC 61010-1 y EN/IEC 61010-2-034 | |
| Sobretensión | CAT III/500 V; CAT IV 300 V | |
| Rendimiento | EN61557-1 a EN61557-7 y EN61557-10 | |
