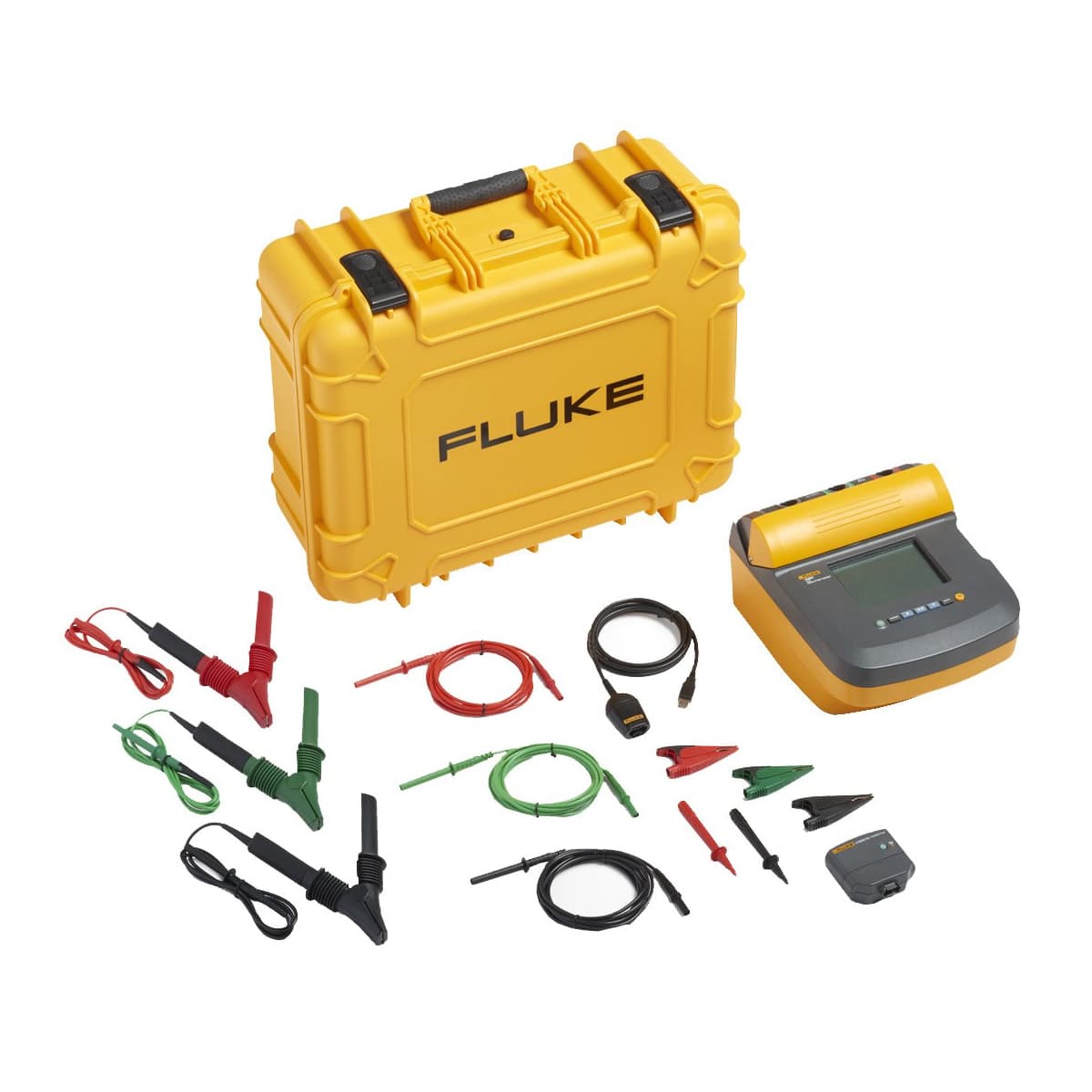

FLUKE-1550C FC
5KV INSULATION TESTER WITH IR 3000FC 1550 CONNECTOR
SKU: 4977402
Caracteristicas principales
- Mida voltajes de hasta 5 kV y ahorre tiempo al marcar tendencias inmediatamente solo con Fluke Connect®
- Categoría de seguridad eléctrica CAT III 1000 V y CAT IV 600 V
- La función de alerta indica al usuario que existe voltaje y proporciona una lectura de voltaje de hasta 600 V CA o CC para mayor seguridad del usuario
- Selección de voltajes de prueba en escalones de 50 V desde 250 V hasta 1000 V, y escalones de 100 V por encima de los 1000 V.
- La memoria puede almacenar hasta 99 medidas y cada una de ellas cuenta con una etiqueta única definida por el usuario para facilitar su uso.
- Las baterías de larga duración permiten realizar 750 pruebas con cada carga
- Cálculo automático del Radio de Absorción Dieléctrico y del Índice de Polarización sin configuraciones adicionales
- El sistema de protección elimina el efecto de fuga superficial en las mediciones de resistencia muy altas
- Pantalla LCD digital/analógica de gran tamaño para una fácil visualización
- Medición de capacitancia y de corriente de fuga
- Función de rampa para las pruebas de ruptura del aislamiento
- Medida de resistencia de hasta 2 T
- Posibilidad de ajuste del temporizador de hasta 99 minutos para comprobaciones programadas
- Garantía de 3 años
Evalúe las tendencias, elimine las dudas
El medidor de resistencia de aislamiento Fluke 1550C permite realizar una comprobación digital del aislamiento de hasta 5 kV, por lo que resultan idóneos para una amplia gama de equipos de alto voltaje, como disyuntores, motores, generadores y cables.
Los medidores de aislamiento Fluke ahora pueden comprobar toda la gama de voltajes de prueba que se especifican en la norma IEEE 43-2000 con una garantía de 3 años, la mejor de su clase, y la categoría de seguridad CAT IV 600 V. Gracias al almacenamiento de las medidas y al interfaz para PC, el Fluke 1550C es el instrumento ideal para llevar a cabo el mantenimiento predictivo o preventivo, y se diseñaron para identificar las fallas potenciales de los equipos antes de que ocurran.
| Especificaciones eléctricas | ||
| La precisión del comprobador se especifica por un año después de calibrar a temperaturas de funcionamiento entre 0 °C y 35 °C. Para temperaturas de funcionamiento que se encuentren fuera del rango (de -20 °C a 0 °C y de 35 °C a 50 °C), sume el ± 0.25 % por °C, excepto en las bandas con un 20 %, donde deberá sumar el ±1 % por °C. | ||
| Medición de resistencia de aislamiento | ||
| Voltaje de prueba (CC) | ||
| 250 V | Rango | < 250 kΩ, 250 kΩ a 5 GΩ 5 GΩ a 50 GΩ > 50 GΩ |
| Precisión (± lectura) | No especificada 5 % 20 % No especificada | |
| 500 V | Rango | < 500 kΩ 500 kΩ a 10 GΩ 10 GΩ a 100 GΩ > 100 GΩ |
| Precisión (± lectura) | No especificada 5 % 20 % No especificada | |
| 1000 V | Rango | < 1 MΩ 1 MΩ a 20 GΩ 20 GΩ a 200 GΩ > 200 GΩ |
| Precisión (± lectura) | No especificada 5 % 20 % No especificada | |
| 2500 V | Rango | < 2.5 MΩ 2.5 MΩ a 50 GΩ 50 GΩ a 500 GΩ > 500 GΩ |
| Precisión (± lectura) | No especificada 5 % 20 % No especificada | |
| 5000 V | Rango | < 5 MΩ De 5 MΩ a 100 GΩ 100 GΩ a 1 TΩ > 1 TΩ |
| Precisión (± lectura) | No especificada 5 % 20 % No especificada | |
| Rango de gráfico de barras | 0 a 1 TΩ (1550C) - 0 a 2 TΩ (1555) | |
| Exactitud de voltaje en la prueba de aislamiento | -0 %, +10 % en una corriente de carga de 1 mA | |
| Supresión de corriente de alimentación CA inducida | 2 mA máximo | |
| Velocidad de carga para carga capacitiva | 5 segundos por μF | |
| Velocidad de descarga para carga capacitiva | 1.5 s/μF | |
| Medición de la corriente de fuga | Rango | 1 nA a 2 mA |
| Precisión | ± (5 % + 2 nA) | |
| Medida de capacitancia | Rango | 0.01 μF a 15.00 μF |
| Precisión | ± (15 % rdg + 0.03 µF) | |
| Temporizador | Rango | 0 a 99 minutos |
| Ajuste de resolución | 1 minuto | |
| Indicación de resolución | 1 segundo | |
| Advertencia de circuito energizado | Rango de advertencia | 30 V a 660 V CA/CC, 50/60 Hz |
| Precisión de voltaje | ± (15 % + 2 V) | |
| Especificaciones del software | El software básico Fluke ViewForms™ requiere de una PC con Windows XP, Windows Vista, Windows 7 o Windows 8. | |
| Especificaciones generales | ||
| Pantalla | 75 x 105 mm | |
| Alimentación | Batería recargable de 12 V de plomo, Yuasa NP2.8-12 | |
| Entrada al cargador (CA) | 85 V a 250 V CA 50/60 Hz 20 VA | |
| Este instrumento de clase II (con doble aislamiento) se suministra con un cable de alimentación de clase 1 (con conexión a tierra). La terminal de conexión a tierra (pata de conexión a tierra) no está conectada internamente. Esta pata adicional solo tiene el propósito de mejorar la retención del enchufe. | ||
| Dimensiones | 269 x 277 x 160 mm. (10.6 x 10.9 x 6.3 in) | |
| Peso | 3.7 kg (8.2 lb) | |
| Temperatura (en operación) | 20 °C a 50 °C (-4 °F a 122 °F) | |
| Temperatura (de almacenamiento) | -20 °C a 65 °C (-4 °F a 149 °F) | |
| Humedad | 80 % a 31 °C disminuyendo linealmente hasta el 50 % a 50 °C | |
| Altitud | 2000 m | |
| Sellado de la carcasa | IP40 | |
| Protección de sobrecarga de entrada | 1000 V CA | |
| Compatibilidad electromagnética | EN 61326 | |
| Conformidad de seguridad | IEC 61010-1: categoría de sobrevoltaje II, grado de contaminación 2. IEC 61010-2-030: Mediciones con categoría de seguridad 600 V CAT IV, 1000 V CAT III IEC 61557-1, IEC 61557-2 | |
