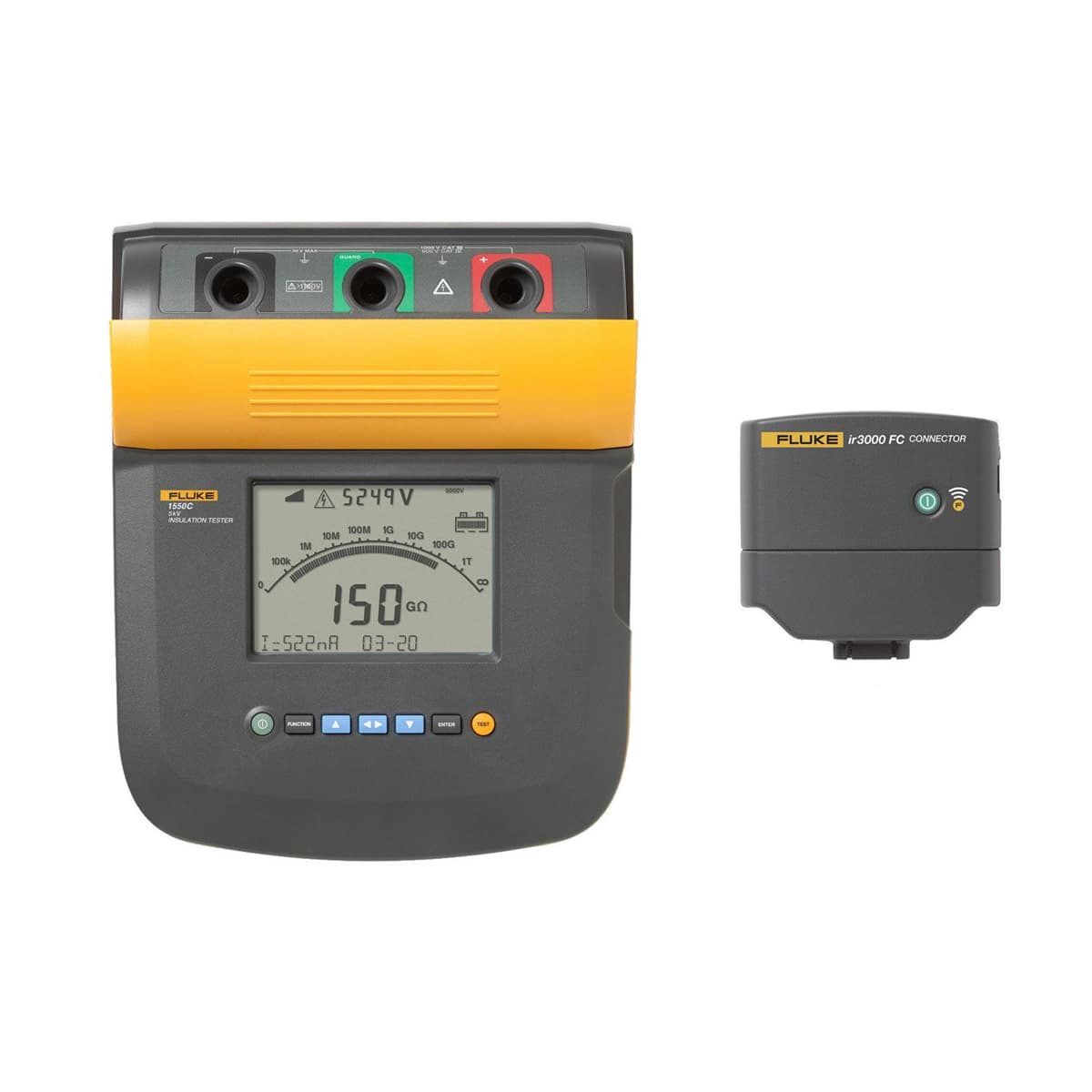

FLUKE-1555 FC
10KV INSULATION TESTER WITH IR 3000FC 1550 CONNECTOR
SKU: 4977519
Caracteristicas principales
- Medir tensiones de hasta 10 kV y ahorrar tiempo al marcar tendencias inmediatamente solo con Fluke Connect®
- Clasificación de seguridad eléctrica CAT III 1000 V y CAT IV 600 V
- La función de aviso indica al usuario de la presencia de tensión y proporciona la lectura de la tensión de hasta 600 V CA o CC
- Selección de tensiones de prueba en escalones de 50 V desde 250 V hasta 1000 V, y escalones de 100 V por encima de los 1000 V.
- La memoria puede almacenar hasta 99 mediciones y cada una de ellas cuenta con una etiqueta única definida por el usuario para facilitar su uso.
- Las baterías de larga duración permiten realizar 750 pruebas con cada carga
- Cálculo automático del Ratio de Absorción Dieléctrica y del Índice de Polarización sin configuraciones adicionales
- El sistema de medición con guarda elimina el efecto de fuga superficial en las mediciones de muy alta resistencia
- Pantalla LCD digital/analógica de gran tamaño para una fácil visualización
- Medición de capacidad y de corriente de fuga
- Función rampa para las pruebas de ruptura del aislamiento
- Medición de resistencia de hasta 2 T?
- Posibilidad de ajuste del temporizador de hasta 99 minutos para comprobaciones programadas
- Garantía de 3 años
Evalúe las tendencias, elimine las dudas
El medidor de resistencia de aislamiento Fluke 1555 permite realizar una comprobación digital del aislamiento de hasta 10 kV, por lo que resultan idóneos para una amplia gama de equipos de alto voltaje, como disyuntores, motores, generadores y cables.
Los medidores de aislamiento Fluke ahora pueden comprobar toda la gama de voltajes de prueba que se especifican en la norma IEEE 43-2000 con una garantía de 3 años, la mejor de su clase, y la categoría de seguridad CAT IV 600 V. Gracias al almacenamiento de las medidas y al interfaz para PC, el Fluke 1555 es el instrumento ideal para llevar a cabo el mantenimiento predictivo o preventivo, y se diseñaron para identificar las fallas potenciales de los equipos antes de que ocurran.
| Especificaciones eléctricas | ||
| La precisión del Comprobador se ha especificado para 1 año una vez calibrado a temperaturas de funcionamiento de entre 0 °C y 35 °C. Para temperaturas de funcionamiento que se encuentren fuera del rango (de -20 °C a 0 °C y de 35 °C a 50 °C), sume el ±.25 % por °C, excepto en las bandas con un 20 %, donde deberá sumar el ±1 % por °C. | ||
| Medición de resistencia de aislamiento | ||
| Voltaje de prueba (CC) | ||
| 250 V | Rango | < 250 kΩ, 250 kΩ a 5 GΩ 5 GΩ a 50 GΩ > 50 GΩ |
| Precisión (± lectura) | No especificada 5 % 20 % No especificada | |
| 500 V | Rango | < 500 kΩ 500 kΩ a 10 GΩ 10 GΩ a 100 GΩ > 100 GΩ |
| Precisión (± lectura) | No especificada 5 % 20 % No especificada | |
| 1000 V | Rango | < 1 MΩ 1 MΩ a 20 GΩ 20 GΩ a 200 GΩ > 200 GΩ |
| Precisión (± lectura) | No especificada 5 % 20 % No especificada | |
| 2500 V | Rango | < 2.5 MΩ 2.5 MΩ a 50 GΩ 50 GΩ a 500 GΩ > 500 GΩ |
| Precisión (± lectura) | No especificada 5 % 20 % No especificada | |
| 5000 V | Rango | < 5 MΩ De 5 MΩ a 100 GΩ 100 GΩ a 1 TΩ > 1 TΩ |
| Precisión (± lectura) | No especificada 5 % 20 % No especificada | |
| 10000 V | Rango | < 10 MΩ 10 MΩ a 200 GΩ 200 GΩ a 2 TΩ > 2 TΩ |
| Precisión (± lectura) | No especificada 5 % 20 % No especificada | |
| Rango de gráfico de barras | 0 a 1 TΩ (1550C) - 0 a 2 TΩ (1555) | |
| Exactitud de voltaje en la prueba de aislamiento | -0 %, +10 % en una corriente de carga de 1 mA | |
| Supresión de corriente de alimentación CA inducida | 2 mA máximo | |
| Velocidad de carga para carga capacitiva | 5 segundos por μF | |
| Velocidad de descarga para carga capacitiva | 1.5 s/μF | |
| Medición de la corriente de fuga | Rango | 1 nA a 2 mA |
| Precisión | ±(5 % + 2 nA) | |
| Medida de capacitancia | Rango | 0.01 μF a 15.00 μF |
| Precisión | ±(15 % de lectura + 0.03 μF) | |
| Temporizador | Rango | 0 a 99 minutos |
| Ajuste de resolución | 1 minuto | |
| Indicación de resolución | 1 segundo | |
| Advertencia de circuito energizado | Rango de advertencia | 30 V a 660 V CA/CC, 50/60 Hz |
| Precisión de voltaje | ±(15 % + 2 V) | |
| Especificaciones del software | El software básico Fluke ViewForms™ requiere de una PC con Windows XP, Windows Vista, Windows 7 o Windows 8. | |
| Especificaciones generales | ||
| Pantalla | 75 x 105 mm | |
| Alimentación | Batería recargable de 12 V de plomo, Yuasa NP2.8-12 | |
| Entrada al cargador (CA) | 85 V a 250 V CA 50/60 Hz 20 VA | |
| Este instrumento de clase II (con doble aislamiento) se suministra con un cable de alimentación de clase 1 (con conexión a tierra). La terminal de conexión a tierra (pata de conexión a tierra) no está conectada internamente. Esta pata adicional solo tiene el propósito de mejorar la retención del enchufe. | ||
| Dimensiones | 269 x 277 x 160 mm. (10.6 x 10.9 x 6.3 in) | |
| Peso | 3.7 kg (8.2 lb) | |
| Temperatura (en operación) | 20 °C a 50 °C (-4 °F a 122 °F) | |
| Temperatura (de almacenamiento) | -20 °C a 65 °C (-4 °F a 149 °F) | |
| Humedad | 80 % a 31 °C disminuyendo linealmente hasta el 50 % a 50 °C | |
| Altitud | 2000 m | |
| Sellado de la carcasa | IP40 | |
| Protección de sobrecarga de entrada | 1000 V CA | |
| Compatibilidad electromagnética | EN 61326 | |
| Conformidad de seguridad | IEC 61010-1: categoría de sobrevoltaje II, grado de contaminación 2. IEC 61010-2-030: Mediciones con categoría de seguridad 600 V CAT IV, 1000 V CAT III IEC 61557-1, IEC 61557-2 | |
